普惠牌P41X法蘭排氣閥
P41X法蘭排氣閥常用口徑DN20-DN50, 小口徑是DN20, 大口徑DN350。常年備現貨, 制造。外觀優良,法蘭標準,連接方便。使用壽命長。此種法蘭排氣閥使用量大,性能優良。
P41X法蘭排氣閥特點
1.浮筒杠桿采用硬質塑料,杠桿與浮筒和支座之間的聯接都采用活動聯接,故不會在長期運行時產生銹蝕,導致系統不能工作而發生漏水。
2.排氣閥的浮筒采用低密度的PPR和復合材料材料,此材料即使長時間在高溫水的浸泡下也不會產生變形。不會造成浮筒活動困難。
3.杠桿的密封端面部分是采用彈簧支撐,可以隨杠桿的運動相應伸縮,保護在不排氣的情況下的密封性。
P41X法蘭排氣閥性能參數
介質:清水;
溫度:常溫;
殼體強度試驗壓力:1.5MPa,無損壞;
浮球密封試驗壓力:0.05-1.1MPa無漏水;
閥體材料:灰鑄鐵或球墨鑄鐵;
浮球材料:不銹鋼。
P41X法蘭排氣閥功能作用
法蘭排氣閥用于管道 高點或有閉氣的地方,來排除管內的氣體,來疏通管道,使管道運轉正常,如停電、停泵管內及時會出現負壓會引起管道振動或破裂,該排氣閥及時進氣,確認管道 。

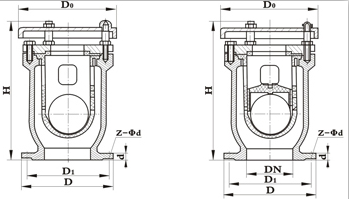

P41X法蘭排氣閥尺寸數據參考
規格尺寸 | D0 | D | D1 | Z-d |
口徑50mm | 180mm | 165mm | 125mm | 4-18 |
65 | 180 | 185 | 145 | 4-18 |
80 | 200 | 200 | 160 | 4-18 |
100 | 200 | 220 | 180 | 8-18 |
150 | 240 | 285 | 240 | 8-23 |
200 | 285 | 340 | 295 | 8-23 |
250 | 345 | 395 | 350 | 12-23 |
300 | 345 | 445 | 400 | 12-23 |
以上尺寸是P41X-1.0的數據,Z-d表示法蘭孔個數與法蘭孔大小。
法蘭排氣閥部分產品數據:DN50法蘭排氣閥 上面圓蓋直徑18mm,23mm高度;DN100上面圓蓋直徑20mm,高度27mm。法蘭外圓:DN50 16mm,D DN100 22mm。DN50的重量7.5公斤,DN100 13.5公斤。如果需要其他規格的數據請聯系我們。 普惠 、法蘭排氣閥 ,免費提供設計,安裝方案。法蘭排氣閥期待您的來電:317-8294124。
