普惠牌400X流量控制閥◆普惠牌400X流量控制閥產品用途 流量控制閥是一種采用先導方式控制流量的多功能控制閥門。適用于配水管需控制流量和壓力的管路中,保持預定流量不變,將過大流量限制在一個預定值,并將上游高壓適當減低,即使主閥上游的壓力發生變化,也不會影響主閥下游的流量。
◆普惠牌400X流量控制閥產品特點 1、本產品一改常規節流閥使用孔板或純機械的減小流域面積的原理,利用相關導閥, 大限度地減小能量在節流過程中的損失。
2、本產品控制, ,調試簡便,使用壽命長。
|
流量控制閥400x工作原理:
流量控制閥工作原理特點:本產品一改常規節流閥使用孔板或純機械的減小流域面積的原理,利用相關導閥, 大限度地減小能量在節流過程中的損失;本產品控制, ,調試簡便,使用壽命長。

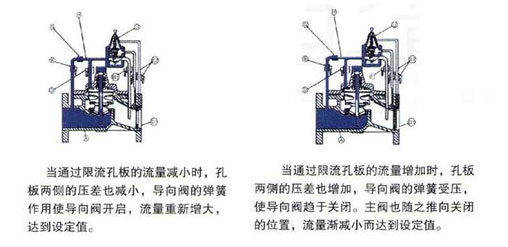

當通過限流孔板的流量減小時,孔板兩側的壓差也減小,導向閥的彈簧作用使用導向閥開啟,流量重新增大,達到設定值。當通過限流孔板的流量增加時,孔板兩側的壓差也增加,導向閥的彈簧受壓,使用導向閥趨于關閉。主閥也隨之推向關閉的位置,流量漸減小而達到設定值。
流量控制閥型號 1.流量控制閥型號:400X,400X限流止回閥。
2.規格口徑:供應口徑:DN40-DN600;具體有,DN40、DN50mm、DN65mm、DN80mm、DN100mm、DN125mm、DN150mm、DN200mm、DN250mm、DN300mm、DN350mm、DN400mm、DN450mm、DN500mm、DN600mm。
3.外觀顏色可定制,通常有為藍色。發貨時木箱包裝,配齊套銅件,方便現場安裝使用。
◆普惠牌流量控制閥性能參數
|
400X流量控制閥調試
1.通常產品出廠時壓力為P1=0.6MPa、P2=0.3MPa,針閥處于2圈開度狀態。
2.該閥可不做靜態調試(靜態時閥后壓力比動態時高0.05MPa)。
動態調試
1.針閥開啟兩圈。
2.擰開防松螺母,開啟可調減壓閥可調螺栓逆時針?biāo)砷_,球閥全開。
3.開啟閥后彈性座封閘閥,開啟閥前彈性座封閘閥。
4.若初始運行過程中出現"獵振"現象(既閥瓣上下竄動過頻),應順進針方向輕微關閉針閥開度,降低截流口關閉速度,"獵振"現象。調節至運行平穩。
5.順時針調整可調減壓閥調節螺栓至閥后壓力為要求值。(若調節至閥后壓力大于要求值,則 重新松開可調螺母 圈數再重調)。
6.擰緊放松螺母。

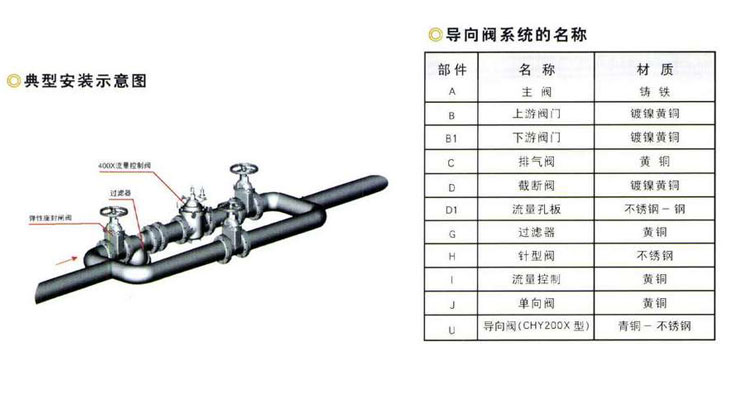

400X流量控制閥安裝
安裝請參照200X先導式減壓閥安裝要求,
1.400X流量控制閥應采用一備一用安裝方式,避免水力閥故障后系統不能正常運行;
2.400X流量控制閥的進水端應加裝Y型過濾器,防止因雜質顆粒的堵塞而引起水力閥失靈;
3.400X流量控制閥一般應水平安裝,安裝時介質的流向 與水力閥上箭頭方向一致;
4.安裝時,應在其前后兩端加裝關斷閥,方便后續水力控制閥的維護;
5.管段不應有氣堵、氣阻現象,在管網 高位置等存氣段應加裝排氣閥;
6.400X流量控制閥閥門上標明的流水方向與管道流水方向一致;
7.核對壓力等級,閥門上標明的壓力等級與管道壓力等是否相稱。
普惠流量控制閥 、 ,免費提供安裝方案。期待您的來電03178294124。普惠類似系列平衡閥類產品還有:壓差旁通平衡閥,限流止回閥,ZY47系列自力式壓差控制閥,YZW型自力式溫控閥,請參照選購 適合的, 需要的,普惠閥門免費提供方案,結構圖,幫你選型號!
