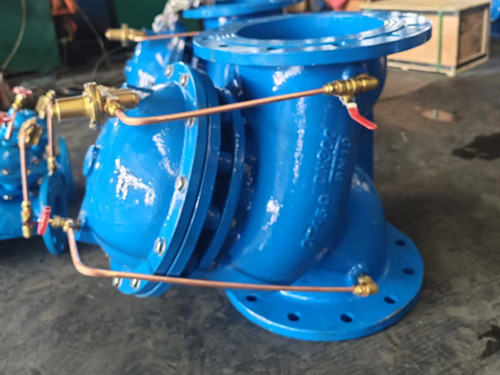

普惠牌PYX741X可調式減壓穩壓閥
可調式減壓穩壓閥是安裝于高層建筑給排水系統管道上。將 壓力減至某一需要的出口壓力的特種閥門。該閥門依靠本身能使出口壓力保持穩定在設定值,即出口壓力不因 壓力及流的變化而變化,并且閥門控制系統的 處裝有一個自清潔濾網。利用流體特性,使比重較大、直徑較大的懸浮顆粒不會進入控制系統,系統循環 無阻,使閥門能 地運行。PYX741X可調式減壓穩壓閥系統動作靈敏,使用壽命長。
可調式減壓穩壓閥工作原理
了解可調式減壓穩壓閥工作原理, 先帶大家去看它的組成結構,由主閥和針型調節閥、導閥、球閥及接管系統組成,主閥閥體采用全通道、直流式、流線型設計,并采用膜片式或活塞式兩類結構。利用設定調壓導閥彈簧壓力和調節針型閥開度設定出口壓力,并通過接管系統和控制室的反饋?zhàn)饔脕?lái)穩定出口壓力。利用針型調節閥、導閥進行水壓自力控制,不需要附加其它裝置和能源,維護保養簡便,受 壓力和流量影響小,壓力控制準確度高,減壓穩壓。
1 | 可調式減壓穩壓閥字母型號:PYX741X,PYX741X可調式減壓穩壓閥。 |
2 | 規格口徑:供應口徑:DN40-DN600;具體有,m、DN50mm、DN65mm、DN80mm、DN100mm、DN125mm、DN150mm、DN200mm、DN250mm、DN300mm、DN350mm、DN400mm、DN450mm、DN500mm、DN600mm。 |
3 | 壓力等級:壓力等級有三個,1.0MPa、1.6MPa、2.5MPa。(壓力10公斤、16公斤、25公斤。) |
4 | 介質清水。 |
5 | 外觀顏色可定制,通常有為藍色。發貨時木箱包裝,配齊套銅件,方便現場安裝使用。 |
PYX741X可調式減壓穩壓閥尺寸數據
下面表格表示的 PYX741X可調式減壓穩壓閥數據以毫米為單位。由于我們生產 PYX741X型號減壓閥的有 年頭,產品經歷了 新?lián)Q代,尺寸數據在其中幾個規格口徑有了新變化,預留尺寸時可以參照新尺寸。如果您需要其它特別尺寸的,可以來我們這里安排定制生產。 PYX741X型號減壓閥尺寸數據的變化,會讓產品功能性能在保持原來的基礎上,有了提高,產品質量 ,使用壽命 長。安裝施工 方便。
PYX741X可調式減壓穩壓閥安裝典型圖
PYX741X可調式減壓穩壓閥安裝典型圖中可以看出,減壓穩壓閥安裝在管道系統中是要配合著其它閥門或者說互相配合使用的,這個安裝案例中PYX741X可調式減壓穩壓閥是主角,它的閥前面安裝了Y型過濾器、軟密封閘閥,閥后安裝了軟密封閘閥。安裝Y型過濾器的目的,是為了過濾掉管道中的雜物,減壓穩壓閥的正常、穩定發揮功能。如果管道雜物進入PYX741X可調式減壓閥閥腔,可能造成此閥不能動作,減壓受到影響。如果管道水,很干凈可以不安裝。圖片中管路設置,是 理想的,設有旁通管道。

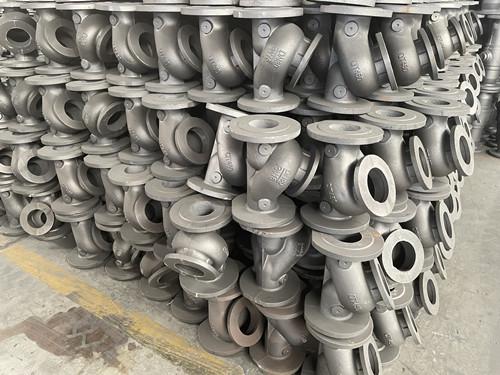

PYX741X可調式減壓穩壓閥主要規格40-600mm,介質清水;壓力1.0MPa,1.6MPa,2.5MPa;殼體材質:鑄鐵HT200或QT450。同系列產品,還有持壓泄壓閥,液壓水位控制閥;此產品外觀顏色可選!消防紅或藍色,如果外觀顏色有要求,訂貨時, 說明!普惠的相似功能產品:200X先導式減壓閥也同樣是常年現貨供應! 普惠閥門, 、 ,免費提供安裝方案。期待您的來電:0317-8294124。
