萬向鉸鏈波紋補償器(WJY)
萬向鉸鏈波紋補償器(WJY)

萬向鉸鏈波紋補償器(WJY)

產品詳情

   萬向鉸鏈波紋補償器(WJY)河北普惠廠家電話03178294124,為您提供實物萬向鉸鏈波紋補償器WJY圖片,萬向鉸鏈波紋補償器介紹,萬向鉸鏈波紋補償器型號。

萬向鉸鏈波紋補償器介紹

   萬向鉸鏈波紋補償器因?yàn)榭梢匝a(bǔ)償任意平面內的角位移,所以稱為萬向鉸鏈波紋補償器。萬向鉸鏈波紋補償器以波紋為彈性原件,實現角度補償。產品角向補償量:±4度-±9度。

萬向鉸鏈波紋補償器應用

   萬向鉸鏈波紋補償器可廣泛適用于化工、石油、熱電、冶金,城市集中供熱采暖等管網中,地溝和高空架設的管道。萬向鉸鏈波紋補償器安裝簡單方便,好施工。

萬向鉸鏈波紋補償器用途:

   鉸鏈波紋補償器適用于角位移的補償。安裝使用在在管線上可作軸向、橫向和角向三個方向的補償。

萬向鉸鏈波紋補償器

萬向鉸鏈波紋補償器WJY圖片

   萬向鉸鏈波紋補償器圖片為DN125口徑的,屬于較小口徑的。白色部分為波紋部分,是補償?shù)脑?。紅色部件是法蘭和端管、拉板立板、銷軸、圓環板,萬向鉸鏈波紋補償器是以定做為主的產品,各工地現場對補償量要求的不同,所以這個萬向鉸鏈波紋補償器產品沒有現貨的。圖片中的萬向鉸鏈波紋補償器為法蘭式連接方式,此個產品是為武漢客戶定制的。



萬向鉸鏈波紋補償器型號

   萬向鉸鏈波紋補償器字母型號:WJY。為行業通用型號:萬向鉸鏈波紋補償器(WJY)。

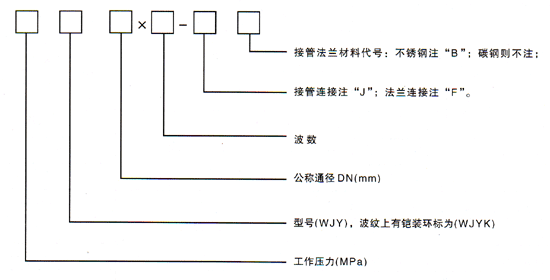

   萬向鉸鏈波紋補償器型號示例:
萬向鉸鏈波紋補償器型號
  舉例:0.6WJY500×4F
   表示:工作壓力為0.6MPa,公稱通徑為500mm,波數為4,碳鋼法蘭連接的萬向鉸鏈波紋補償器。

   規格口徑型號:DN40、DN40mm、DN50mm、DN65mm、DN80mm、DN100mm、DN125mm、DN150mm、DN200mm、DN250mm、DN300mm、DN350mm、DN400mm、DN450mm、DN500mm、DN600mm。。。。。。DN1500。

   壓力等級型號:1.0MPa、1.6MPa、2.5MPa。

   萬向鉸鏈波紋補償器連接方式:有兩種法蘭連接和接管連接。法蘭連接用F表示,J表示接管連接。法蘭連接的與對面法蘭通過螺絲連接,接管連接的通過焊接與管道連接。沒有哪種連接方式   的說法,有現場需要什么連接方式。

鉸鏈波紋補償器型號參考數據
口徑  型號 角位移   剛度  外徑     大橫向尺寸  總長
 100 1.6PJL100*8JF   +-6.9  12  140  250  538
 150  1.6PJL150*8JF  +-8  31  203  330  714
 200  1.6PJL200*6JF  +-8  83  275  400  756
 300  1.6PJL300*6JF +-7.5  244  405  535  900
 400  1.6PJL400*6JF  +-6.9  406  495  660  1030
 500  1.6PJL500*6JF  +-4.5 939  603  792  1100

       多產品參數數據,可以向我們索取,我們可以辦理快遞郵寄或發電子郵件提供。普惠牌波紋補償器   、   ,免費提供設計、安裝方案。有需求撥打電話0317-8294124。
