臥式直通除污器,直通除污器,除污器廠家,河北普惠電話03178294124【20年經驗】。為您提供臥式直通除污器圖片,臥式直通除污器工作原理,除污器尺寸、參數、安裝方法。
臥式直通除污器主要參數
公稱壓力:1.0MPa-1.6MPa-2.5MPa;
介質溫度:0-150度;
適用介質:水、油品、蒸汽、海水、污水。
規格口徑:50到1200mm。
法蘭標準:GB9112-9131
試驗標準:GB/T13927 AP1598。

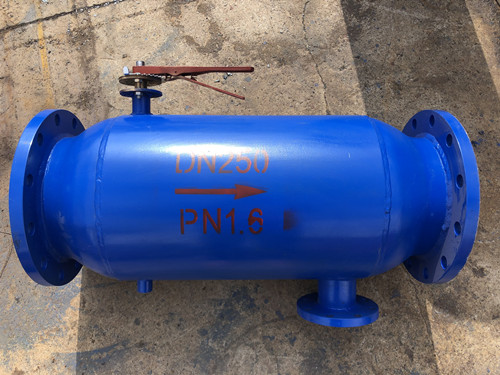

普惠牌臥式直通除污器介紹:
選型:選用新型還是老型?推薦使用新型臥式直通除污器,新型成本經濟,擁有老型臥式直通除污器清洗功能外,還特有憑借轉向閥正向沖洗功能,在不停管道正常供水的情況下進行的。在線沖洗,憑借轉向閥沖洗排污,力量 大 。
臥式直通除污器安裝、使用、維護
1.臥式直通除污器直接安裝在暖通管道上,不需任何支撐結構,一般靠近被保護的設備前。
2.沖洗可分兩階段進行。一是清洗排污階段,打開排污閥約30秒的時間,根據管內雜質情況定,讓雜質從排污口排出;二是反沖洗階段,排污閥仍打開,開啟水流轉向閥約30秒,將粘附在過濾網上的留物反沖洗排出。
3.該臥式直通除污器設備無易損件,只定期根據水質進行排污即可。
臥式直通除污器工作原理
臥式直通除污器采用的設計原理,從而具有運行阻力小,管路系統不停機排污及無須發置旁通管路等特點,臥式直通除污器有著同類產品的優良性。臥式直通除污器工作時,蝶閥閥板處于全開狀態,介質由進入濾網內側,經網眼過濾后進入濾網外側,由出口離開除污器進入管路系統,除污器排污時,蝶閥閥板處于關閉狀態.排污管外閥門打開,由于除污器內介質與排污管外產生壓差,介質流向改變,由濾網外側流入內側,起反沖作用,將雜質和污物排出。排污過程中,大部分介質仍由出口進入管路系統,系統不停機。
1 | 材質:外殼體通常是碳鋼,也可以定做不銹鋼殼體的。除污網,材質不銹鋼,也可以定做材質除污網 |
2 | 除污精度,可選,通常是4目到40目(5mm到0.4mm),除污網的精度大可選。 |
3 | 壓力等級 常用的是1.6MPa,同時提供1.0MPa和2.5MPa臥式直通除污器產品。1.0MPa與1.6MPa價格一樣,2.5MPa價格成本稍微高些。 |
4 | 臥式直通除污器尺寸數據,參見下表格,表格里提供數據,是我們?nèi)粘Ia(chǎn)時主要參考數據,為行業通用數據。如果有要求的工地,也可以另安排生產。 |
5 | 訂貨規格口徑的確定,有兩個主要參考因素,一個是管道口徑對應,一個是流量要求對應。供應的口徑有DN40到DN1000。 |

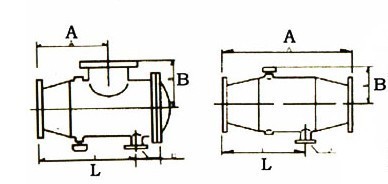

臥式直通除污器尺寸結構
規格(Dn) 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | |
角通式 | A 256 | 315 | 375 | 500 | 625 | 750 | 875 | 1000 | 1150 | 1250 | 1500 |
B 160 | 190 | 220 | 260 | 310 | 350 | 410 | 470 | 510 | 550 | 650 | |
L 365 | 440 | 520 | 670 | 830 | 1000 | 1180 | 1350 | 1500 | 1680 | 2000 | |
直通式 | A 350 | 438 | 525 | 700 | 875 | 1050 | 1200 | 1400 | 1550 | 1700 | 2000 |
L 260 | 326 | 390 | 520 | 650 | 780 | 885 | 1040 | 1145 | 1250 | 1460 | |
排污口DN 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 150 | 150 | 200 | |
注:所有法蘭尺寸按GB4216-84標準制造 |
普惠閥門, , ,免費提供安裝方案.期待您的來電:0317-8294124。普惠同類除污器產品還有:立式直通除污器,Y型除污器,臥式角通除污器,功能相似但是每個產品都各有特點!歡迎對比選購!
