RVHX/Z45X彈性座封閘閥是彈性座封閘閥的一種,是俗語說的暗桿彈性座封閘閥,產品功能閘斷的流體。軟密封彈性座封閘閥楔 用橡膠處理硫化橡膠,以獲得良好的密封效果。使用彈性座閘閥可以避免一般閘閥如泄漏,生銹等問題。彈性座封閘閥被廣泛應用于水工業,灌溉,污水處理,能源系統的管路進行調整和切斷流體。
閘閥型號Z45X-10/16/25Q說明
RVHX/Z45X暗桿彈性座封閘閥型號:Z45X-10/16/25Q,字母代號說明:
Z一閥門類型: 閘閥
4一連接方式:法蘭
5一結構形式:暗桿楔式單閘板X一密封面材料:橡膠
10/16/25一公稱壓力:1.0/1.6/2.5MPa
Q一閥體材料:球墨鑄鐵
RVHX/Z45X彈性座封閘閥技術參數
產品型號:RVHX/Z45X;
公稱壓力: 1.0 - 2.5Mpa;
工作溫度:0 -120;
法蘭連接: 國標;
公稱通徑: 50 -600MM;
服務介質:水,污水,油,氣等。
二.普惠牌RVHX/Z45X彈性座封閘閥檢驗和試驗:
1.密封實驗壓力
1.1MPa(11kgf/cm2)
1.76MPa(17。6kgf/cm2)
2.強度實驗壓力
1.5MPa(15kgf/cm2)
2.4MPa(24kgf/cm2)
規格口徑 | DN50 | DN65 | DN80 | DN100 | DN125 | DN150 | DN200 | DN250 | DN300 | DN350 | DN400 | DN500 | DN600 |
法蘭到法蘭間尺寸mm | 178 | 190 | 200 | 230 | 253 | 267 | 292 | 330 | 356 | 378 | 400 | 455 | 505 |
三.普惠牌RVHX/Z45X彈性座封閘閥設計7大特點
1.重量輕
該閥是由球墨鑄鐵的結構,并具有強度好,體積適中,自身重量適當。使得比較容易的管線安裝和維護這些閥。
2.閥腔底面
普惠牌彈性座封閘閥的閥腔底面沒有凹槽,因此流體阻力小,無雜物堆積在體內,流體可以流動無阻擋。
3.楔形閘板橡膠 - 包膠緊固
外側橡膠附著在金屬楔緊,也不會從金屬楔脫落。該橡膠具有良好的彈性和整個楔形是可以 換的。

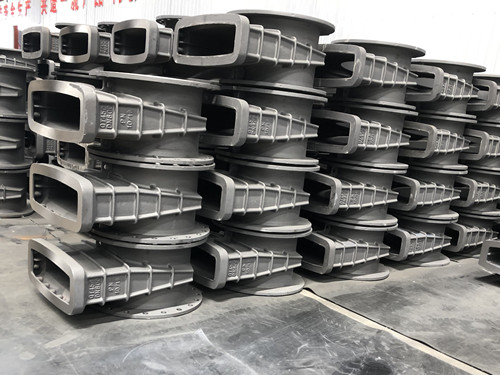

4. 鑄造閥體
主體是由 鑄件,并且可以確認在不加工的主體的內部的閥的密封效果。
5.以實際報告為主
彈性座封閘閥的內外表面都經過環氧涂層的300微米和裝飾是由不銹鋼或銅合金,以防止閥體生銹。
6.O型圈
有三件層環蓋密封,從而降低了摩擦力,以及泄漏和O - 環可 換部件。
7.有利于飲用
彈性座封閘閥'內外表面都經過非有毒環氧樹脂和光盤是橡膠 - 包裝這避免生銹和腐蝕問題,流體是未受污染的飲用水。
彈性座封閘閥按閥桿分類:
1.按照閘閥閥桿分為:明桿彈性座封閘閥和暗桿彈性座封閘閥;
2.按照品類分:暗桿彈性座封閘閥RVHX/Z45X、地下彈性座封閘閥RVCX/SZ45X、明桿彈性座封閘閥RRHX/Z41X、信號彈性座封閘閥RVSX/XZ45X、附開度彈性座封閘閥RVHI/Z45X、鎖閉彈性座封閘閥RVHB/等Z45X、地下軟密封閘閥RVCB/等Z45X、磁性鎖閉彈性座封閘閥CFZ45X、防盜彈性座封閘閥FDZ45X、直埋伸縮桿彈性座封閘閥。
普惠彈性座封閘閥 ,免費提供設計,安裝方案,期待您的來電0317-8294124。
