普惠牌大口徑鑄鐵閘閥介紹
大口徑鑄鐵閘閥是彈性座封閘閥里口徑較大的閘閥,大口徑鑄鐵閘閥的啟閉件是閘板,閘板的運動方向與流體方向相垂直,閘閥只能作全開和全關,不能作調節和節流。
普惠牌大口徑鑄鐵閘閥采用的軟密封工藝,屬于軟密封彈性座封閘閥。球墨鑄鐵骨架內外采用橡膠和新硫化技術閘板進行整體包覆;閥桿三層O型圈設計,使轉向和緊縮幾乎不費吹灰之力。普惠牌大口徑鑄鐵閘閥以形成一個密封,而不需要費力的轉動。這種的封閉性原則可以防止與密封干擾異物,積 防止泄漏。
普惠牌大口徑鑄鐵閘閥主要技術參數
1.口徑:DN300、DN350、DN500、DN600。
2.壓力范圍:0.2MPa-2.5MPa。
3.備貨:常年現貨。
4.閘閥外觀顏色可選,消防紅與藍色。
5.大口徑鑄鐵閘閥閘閥主閥材質可選:鑄鐵和球墨鑄鐵。
6.大口徑鑄鐵閘閥密封:橡膠密封,屬于軟密封。
規格口徑mm | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 |
規格口徑英寸 | 2 | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 24 | ||
長度 | 165 | 178 | 190 | 203 | 229 | 254 | 267 | 292 | 330 | 356 | 381 | 406 | 432 | 457 | 508 |
法蘭孔1.0MPa | 4-19 | 4-19 | 4-19 | 8-19 | 8-19 | 8-19 | 8-23 | 8-23 | 12-23 | 12-23 | 16-23 | 16-27 | 20-28 | 20-28 | 20-31 |
法蘭孔1.6MPa | 4-19 | 4-19 | 4-19 | 8-19 | 8-19 | 8-19 | 8-23 | 12-23 | 12-28 | 12-28 | 16-28 | 16-31 | 20-31 | 20-34 | 20-37 |
大口徑鑄鐵閘閥圖片

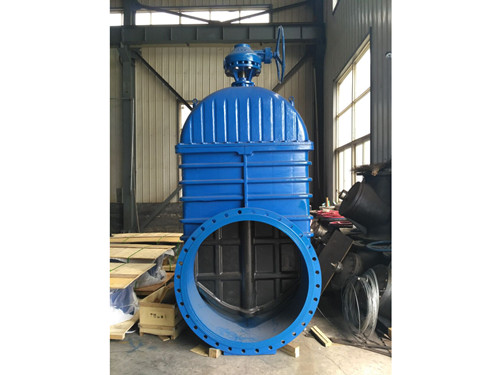

左圖為消防用大口徑鑄鐵閘閥,外觀為藍色。大口徑鑄鐵閘閥的外觀顏色可以選擇,可選顏色有紅色、藍色、黑色三種。 大口徑鑄鐵閘閥在兩側均設有吊裝環,方便吊裝。大口徑鑄鐵閘閥體積大、重量大,適合吊裝搬裝。法蘭式連接,采用標準法蘭盤,安裝簡單,現貨供應。
大口徑鑄鐵閘閥使用注意事項
1.軟密封閘閥操作時的啟閉方向,一律應順時針關閉。
2.為了便于一個人的啟閉操作,在管道工壓狀況下,大啟閉力矩宜為240N-m。
3.由于管網中的氣動閥,經常是人工啟閉,啟閉轉數不宜過多,就是大口徑閥門亦應在200-600轉內。
4.若軟密封閘閥埋設較深,操作機構及顯示盤離地面距離≥1.5m時,應設有加長桿設施,且固定穩牢,以便人們從地面上觀察及操作。也就是說,管網中的閥門啟閉操作,不宜下井作業。這時可以選擇安裝直埋式伸縮桿軟密封閘閥。
5.軟密封閘閥啟閉操作端應為方榫,且尺寸標準化,并面向地面,以便人們從地面上可直接操作。帶輪盤的閥門不適用于地下管網。
普惠,大口徑鑄鐵閘閥!免費提供設計,安裝方案,期待您的來電0317-8294124。
