管道Y型過濾網介紹
普惠管道Y型過濾網安裝在用于輸送流動液體的管道上,是一種 的過濾裝備。我們提供的Y型過濾網只適合介質為水或油的場合。用于攔截管道中流動的雜質,并儲存在濾網筒內,需要定期或不定期清理雜質。可以單獨安裝在管道中使用,也可以做為其它設備的配套件,用來 雜質,以保護Y型過濾網后面的設備不受雜質的影響,正常工作。
普惠管道Y型過濾網材質與口徑:主體材質有鑄鐵、碳鋼、不銹鋼、黃銅四種;濾網材質,有碳鋼、不銹鋼。采用法蘭式連接方式,供應的口徑范圍:DN40mm、DN50mm、DN65mm、DN80mm、DN100mm、DN125mm、DN150mm、DN200mm、DN250mm、DN300mm、DN350mm、DN400mm、DN450mm、DN500mm、DN600mm。Y型過濾網螺紋連接口徑:DN15mm、DN20mm、DN25mm、DN32mm、DN40mm、DN50mm。以上各規格口徑現貨供應,外體顏色可選:通常為深藍色。如有需要聯系03178--8294124。
管道Y型過濾網適用壓力范圍 | 0.1-2.5MPa |
工作溫度 | -20 °C ? 120 °C |
尺寸口徑 | 15mm到600mm |
適合的介質 | 水,油。 |
外殼體材質可選 | 鑄鐵、碳鋼、不銹鋼、黃銅。 |
外體防銹處理 | 噴漆或噴涂。 |
普惠牌管道Y型過濾網產品特點:
1.河北普惠在制造管道Y型濾網。逾二十年的經驗,我們提供尺寸的口徑以優良的品質和適中的價格,好的服務,贏得客戶。
2.所有的產品均通過了ISO9001。
3. 易于安裝。
4.成本經濟,努力滿足不同類型的客戶需求。
5.嚴格測試,從而 地質量。
6.管道Y型過濾網并為OEM提供服務。
8.嚴格管理和熟練的員工。
9.簡單結構,易于制作及維護。
10.完成泄漏檢測,了密封性
11.管道Y型濾網防污和性。
12.由數控機床控制加工,其 度。
普惠牌Y型過濾網尺寸數據:
Y型過濾器尺寸歷年尺寸匯總
規格結構長度 | A | B | C | D | E | F | G | H | I | J | K | L |
DN15 | 130 | |||||||||||
DN20 | 150 | |||||||||||
DN25 | 160 | |||||||||||
DN32 | 180 | |||||||||||
DN40 | 180 | 185 | 190 | 200 | 202 | 204 | 210 | 230 | ||||
DN50 | 180 | 185 | 190 | 200 | 202 | 204 | 210 | 230 | ||||
DN65 | 200 | 215 | 217 | 220 | 225 | 245 | 290 | |||||
DN80 | 215 | 247 | 250 | 255 | 275 | 310 | ||||||
DN100 | 250 | 275 | 295 | 300 | 305 | 320 | 350 | |||||
DN125 | 295 | 316 | 320 | 325 | 335 | 355 | 400 | |||||
DN150 | 315 | 330 | 340 | 345 | 350 | 360 | 375 | 480 | 390 | 480 | ||
DN200 | 345 | 405 | 410 | 416 | 420 | 435 | 450 | 490 | 600 | |||
DN250 | 415 | 500 | 505 | 510 | 520 | 525 | 527 | 530 | 550 | 560 | 730 | |
DN300 | 550 | 560 | 585 | 595 | 600 | 608 | 615 | 630 | 635 | 650 | 655 | 850 |
DN350 | 610 | 620 | 627 | 631 | 635 | 655 | 660 | 680 | 695 | 690 | 980 | |
DN400 | 630 | 632 | 635 | 665 | 700 | 730 | 780 | 790 | 800 | 1100 | ||
DN450 | 720 | 735 | 830 | 840 | 870 | |||||||
DN500 | 840 | 865 | 870 | 925 | 930 | 950 | ||||||
DN600 | 925 | 975 | 986 | 1025 | 1050 | 1105 | ||||||
DN700 | 1085 | 1090 | ||||||||||
DN800 | 1285 |

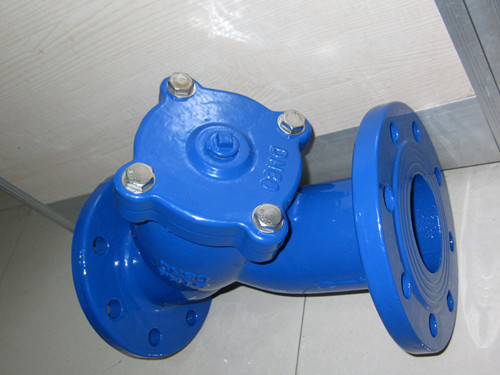

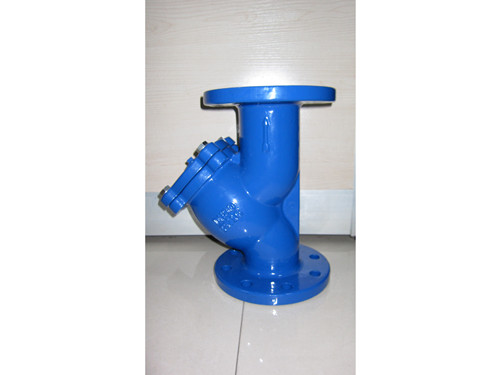

實物拍攝Y型過濾網圖片。左圖為橫放圖片,在"普惠閥門"字樣上面,有明顯標識,標明的介質應該的流動方向。Y型過濾網講究流動向,如果流動方向按錯,將造成很快時間內,因攔截停留的雜物,影響介質的通過,并加大管道動行阻力。因?yàn)楸粩r截下來的雜物沒有儲存濾網筒內,而是停在的流水口處。安裝時應該盡可能的讓排污口向下,就是說的有4個螺絲的蓋子位置,就是排污口;同時避免被過濾出來的雜物又回到上游管路中。這個濾筒雜物清洗需要,動手拿出濾筒,并 好 清洗干凈濾筒,這樣一臺嶄新的Y型過濾器就產生了。
Y型過濾網產品用料

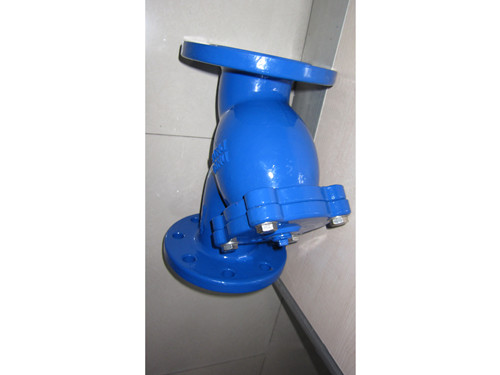

圖片中的普惠Y型過濾網外觀采用噴涂工藝,表面光潔。Y型過濾網材質:濾網采用不銹鋼材質,主體是鑄鐵材質,鑄鐵材質可細分為灰鑄鐵HT200和QT450球墨鑄鐵材質。排污口處的螺絲為不銹鋼螺絲,密封墊片為 膠墊。普惠Y型過濾網每個部件的材質的選用、確定都是經過20年經驗的篩選,像排污口處螺絲為什么選用不銹鋼材質呢?因?yàn)閅型過濾網需要經常的排污拆卸,如果使用普通鍍鋅螺絲,成本便宜幾塊錢,可是拆卸不了幾次,就銹跡斑斑了,在復位就有些困難。
管道Y型過濾網相關文章介紹:
管道Y型過濾網2018年3月形勢我恰好有你要的貨
管道Y型過濾網2018年3月形勢我恰好有你要的貨 新春剛邁進本來應該是管道Y型過濾網貨源充足應手的季節,但是2018年3月管道Y型過濾網3真是春荒不接。你有錢,我恰好有貨就是幸福的。
功能相似產品有:角通式過濾器,藍式過濾器,管道Y型濾網通常與泵,水表,遙控浮球閥等產品配套使用。
