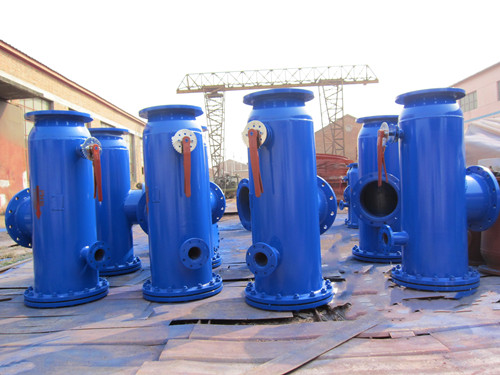

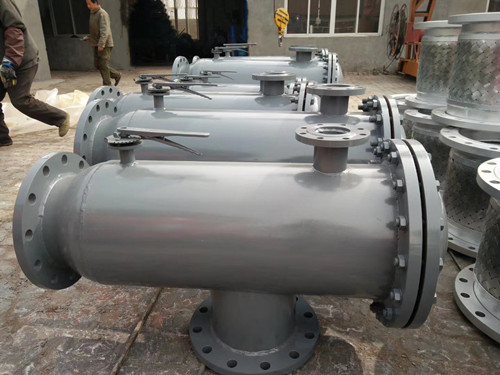

角通式過濾器圖片說明:上面圖片都是實物圖片。左側為老型角通式過濾器圖片,右側為新型、型角通式過濾器圖片。這款老型的過濾器帶有支腿子,與新型的主要區別是排污時的區別。老型排污靠的是回流排污或利用水流自身的壓力水流排污,這樣排污不,因?yàn)闆_洗力量小。新型的排污 ,加設置了轉向閥,促使排污時過濾器內腔內壓力加大,排污力量加大,排污,并實現了,反沖洗濾網,排污的同時,濾網也 了 沖洗。同時整個排污過程,不用停機,都是在管路正常運行的情況上進行的;新型的結構相對 合理,新型沒有設置支腿子,是因?yàn)榻峭ㄊ竭^(guò)濾器采用法蘭連接,自身自重輕,沒有 設置腿子,就可以自支撐。
普惠牌角通自動排過濾器
角通過濾器,角通式過濾器也可稱為角通自動排過濾器口徑從DN40-DN1200,外殼碳鋼,濾網304材質,網孔通常40-90目(也可根據用戶需要指定網孔大小)。
角通式過濾器主要參數
公稱壓力:1.0MPa-1.6MPa-2.5MPa;
介質溫度:0-150度;
適用介質:水、油品、蒸汽、海水、污水。
規格口徑:50到1200mm。
法蘭標準:GB9112-9131
試驗標準:GB/T13927 AP1598。
角通過濾器產品特點:
1.角通過濾器結構簡單合理,性能穩定。
2.直接安裝在管道系統中,過濾清潔水質不需用任何支撐結構,施工簡便。
3.雜質和污垢可定期自動沖洗排放。
4.角通過濾器工作壓力1.6MPa,工作溫度0度---60度(尼綸濾網)0度---150度(不銹鋼濾網)。
角通式過濾器工作原理
角通式過濾器主要由 的碳鋼主體、結構的不銹鋼楔形濾網、水流轉向閥及排污裝置組成,當過濾機工作時,排污閥關閉,水流轉向閥處于開啟狀態,水流由入口進入過濾機,經過濾網過濾到出口。當過濾機需要排污時,關閉水流轉向閥,打開排污閥,水流經濾網前半段過濾,部分水流由出口流入系統,剩余水流由濾網后半段外側流入內側,經排污口排出,起到反向沖洗過濾網的作用。反沖過程系統可正常運行,無需停機。

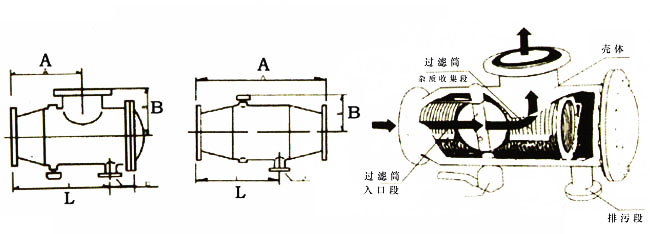

規格(Dn) 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | |
角通式 | A 256 | 315 | 375 | 500 | 625 | 750 | 875 | 1000 | 1150 | 1250 | 1500 |
B 160 | 190 | 220 | 260 | 310 | 350 | 410 | 470 | 510 | 550 | 650 | |
L 365 | 440 | 520 | 670 | 830 | 1000 | 1180 | 1350 | 1500 | 1680 | 2000 | |
直通式 | A 350 | 438 | 525 | 700 | 875 | 1050 | 1200 | 1400 | 1550 | 1700 | 2000 |
L 260 | 326 | 390 | 520 | 650 | 780 | 885 | 1040 | 1145 | 1250 | 1460 | |
排污口DN 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 150 | 150 | 200 | |
注:所有法蘭尺寸按GB4216-84標準制造 |
普惠過濾器, ,免費提供安裝方案.期待您的來電:0317-8294124!普惠同類過濾器產品還有:河北水泵擴散型過濾器,球墨鑄鐵Y型過濾器,大口徑自動排污過濾器,藍式過濾器,Y型過濾器,功能相似但是每個產品都各有特點!對比選購!
