河北水泵擴散型過濾器廠家【普惠】電話03178294124,水泵擴散型過濾器廠家供應,制造河北擴散過濾器 好的。型號全、質量優良、到貨快!可定做異形尺寸。
一.【水泵擴散型過濾器產品功能】:水泵擴散型過濾器安裝在泵的吸入端,用于過濾介質中的雜質,保護入泵的介質清潔,從而保護設備不被損壞。水泵擴散型過濾器主身底部設有排氣排污口,方便排氣,排污時使用。規模生產,同時承接一臺訂單業務。
二.水泵擴散型過濾器工作原理:
水泵擴散型過濾器,介質由 端進入過濾網筒外部經網眼過濾后進入網筒內部,潔凈的介質由出口進入泵的吸入端。而雜質留在網筒外部,打開排污口進行排污。打開后端蓋取出過濾網筒進行清洗。

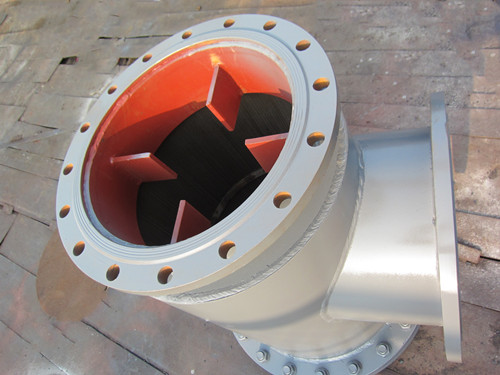

擴散過濾器是通過濾筒外部過濾的過濾器。在出口設有分散片裝置,這一點是普通Y型過濾器沒有的。

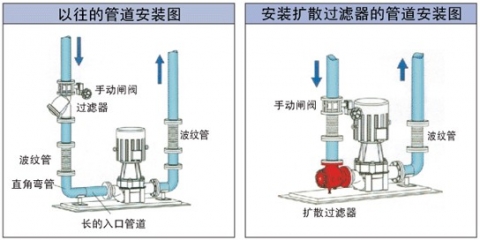

圖片一:擴散型過濾器典型安裝對比圖:
從上面的圖片中左圖中可以看出來,這個圖片里展示的就是原來傳統的泵口配套過濾器安裝形式,管道在進水方向上裝了Y型過濾器,來達到過濾器除污的目的,在管道拐角處使用了彎頭直角彎頭管連接泵口。右圖中進水方向,直接安裝了水泵擴散過濾器在拐角處,這樣同時起到了過濾除污的作用,又節省了直角彎管的使用。這樣安裝 簡單, 速度適宜。

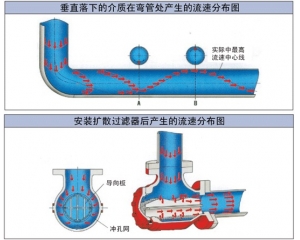

圖片二:安裝擴散型過濾器的前后對比圖。
上面的圖片中,靠上面的圖片是表示不安裝擴散過濾器的情況下,垂直流下的介質在在直角管處的流速分布圖。下面是對比的安裝擴散過濾器后的對比介質的流速圖,通過圖片對比能明顯的看出來,介質經過擴散過濾器后,流速 均勻, 穩定了,因為擴散過濾器在出口具有特別的結構設置。
三.水泵擴散型過濾器結構尺寸:
四.水泵擴散型過濾器采購常用詳細參數:
1.口徑:50mm-400mm; 出口直徑口徑可與入口直徑口徑不一致,通常是一致的。
2. 大工作壓力級別有三個,1.0MPa,1.6MPa,2.5MPa;
3.濾筒精度:40目-4目;(40目網孔大小是0.425mm,4目網孔大小是4.75mm。)
4.適用介質:水,油;
5.型式:上入口水平出口,濾網水平抽出,法蘭連接
6.水量:單位小時過濾量大。
7.濾芯網孔:≤2.5mm。如果您有特別要求,可以按要求定做生產。
8.運行水阻:≤250mmH20
9.設備總長度:≤982mm
普惠閥門功能相以產品有:GL41HY型過濾器,ZP自動排污過濾器,對比選購 適合的,期待與您溝通!撥打電話03178294124!
