普惠牌ZP自動排污過濾器
一.ZP自動排污過濾器產品特點:
該過濾器結構簡單合理,性能穩定優良。
2.直接安裝在管道系統中,過濾清潔水質不需用任何支撐結構,施工簡便。
3.雜質和污垢可定期自動沖洗排放。
4.工作壓力1.6MPa,工作溫度0度---60度(尼綸濾網)0度---150度(不銹鋼濾網)。
ZP自動排污過濾器主要參數
公稱壓力:1.0MPa-1.6MPa-2.5MPa;
介質溫度:0-150度;
適用介質:水、油品、蒸汽、海水、污水。
規格口徑:50到1200mm。
法蘭標準:GB9112-9131。
試驗標準:GB/T13927 AP1598。
二.ZP自動排污過濾器工作原理:
ZP自動排污過濾器正常工作時,水流從法蘭口進入( ),來到濾筒內,水流經過濾筒過濾后,來到濾筒外側,從出口流出。這樣雜物被攔截下來,停留在濾筒內,經過濾的水,進入管道進行輸送。雜物等待從排污口排出。ZP自動排污過濾器排污時,可以實現濾筒的沖洗和雜物的沖洗兩個。
ZP自動排污過濾器的正常沖洗 。
沖洗原理:在開啟轉向閥正常過濾工作情況下,速度適宜打開排污口閥門,過濾器筒體內壓力瞬間下降,引起濾網振動,從而振松抖落粘附于濾網上的雜質及污垢,并隨水流從排污口排出。
2.ZP自動排污過濾器強制反沖 。
沖洗原理:在按正常清洗排污時,關閉轉向閥,使水流在濾網筒前段過濾后,部分水流反沖回后段小濾筒,沖洗濾網粘附的雜質及污垢,并隨水流從排污口排出。

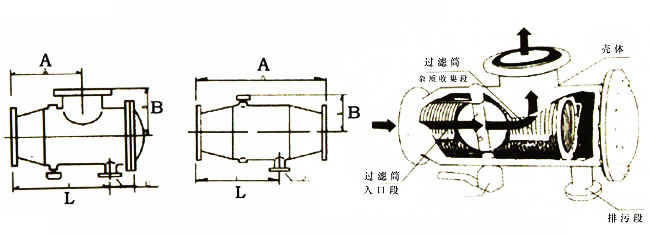

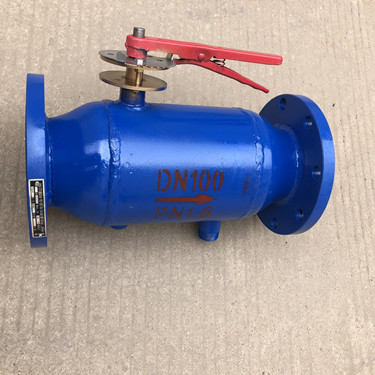

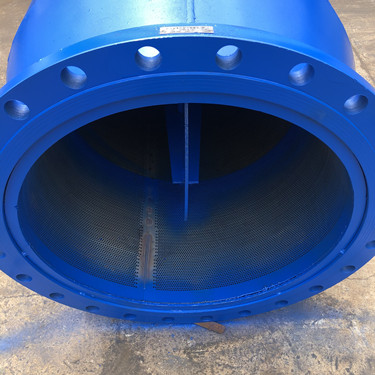

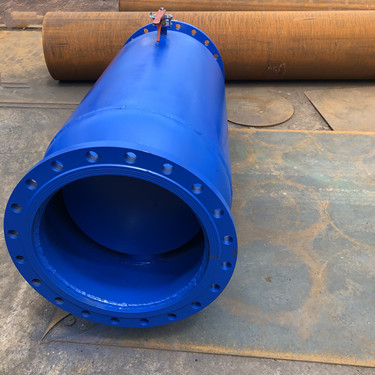

三.ZP自動排污過濾器產品圖片及結構示意圖:
1. ZPG-L型直角式,是指進水口與出水口成直角。通常ZPG-L型直角式安裝在管道拐角處。
2. ZPG-I型直通式,是指進水口與出水口一同一個方向,是 普遍使用的一種。
四.ZP自動排污過濾器尺寸數據
規格(Dn) 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | |
角通式 | A 256 | 315 | 375 | 500 | 625 | 750 | 875 | 1000 | 1150 | 1250 | 1500 |
B 160 | 190 | 220 | 260 | 310 | 350 | 410 | 470 | 510 | 550 | 650 | |
L 365 | 440 | 520 | 670 | 830 | 1000 | 1180 | 1350 | 1500 | 1680 | 2000 | |
直通式 | A 350 | 438 | 525 | 700 | 875 | 1050 | 1200 | 1400 | 1550 | 1700 | 2000 |
L 260 | 326 | 390 | 520 | 650 | 780 | 885 | 1040 | 1145 | 1250 | 1460 | |
排污口DN 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 150 | 150 | 200 | |
注:自動排污過濾器所有法蘭尺寸按標準制造 |
普惠過濾器, , ,免費提供安裝方案.期待您的來電:0317-8294124。普惠同類過濾器產品還有:大口徑自動排污過濾器,角通式過濾器,球墨鑄鐵Y型過濾器,藍式過濾器,Y型過濾器,功能相似但是每個產品都各有特點!對比選購!
