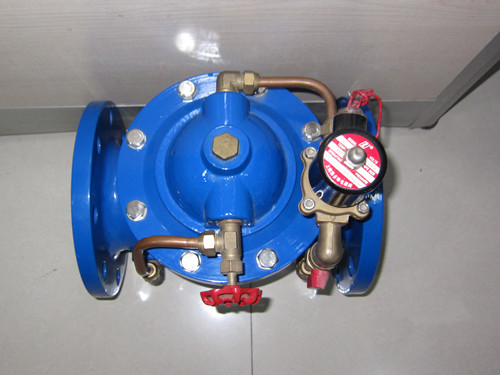

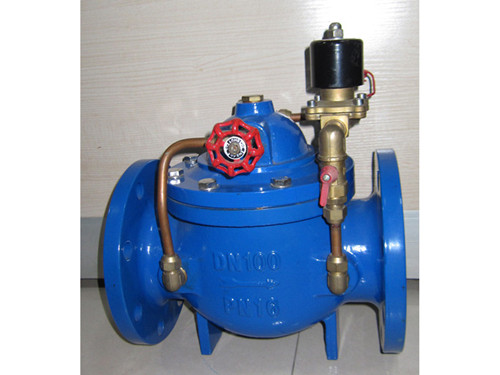

普惠牌水力電動控制閥介紹
一.產品簡介
水力電動控制閥,600X水力電動控制閥是一種可遙控操作開啟或關閉的閥門。600X水力電動控制閥是一種以電磁閥為向?qū)чy的水力操作式閥門。通過電磁導閥可以實現對閥門開啟和關閉的遙控。電磁閥可選用交流電 220V,或直流電 24V,可根據各種場合選用常開或常閉型均可。
600X水力電動控制閥使用中通電通水,斷電停止供水。通過向?qū)чy實現,主閥的打開、關閉。具有結構新穎、按需定制、密封效果好、阻力小、流量大、靈敏度好、使用壽命長等特點。在此閥上加裝手動控制裝置,當停電或電路出現故障時,此閥仍可開啟或關閉。

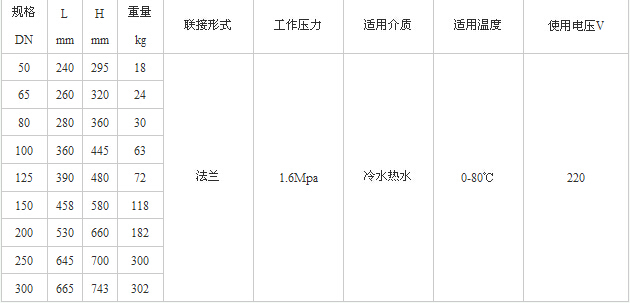

600X水力電動控制閥主要參數
公稱壓力:1.0MPa-1.6MPa-2.5MPa;
低動作壓力: ≥0.02MPa;
規格口徑:50到600mm;
介質溫度:0到80度;
適用介質:清水;
連接形式:法蘭;
殼體材質:鑄鐵或黃銅。
二.水力電動控制閥工作原理:
600X水力電動控制閥,通過壓力傳遞,使主閥隨著很小尺寸的導向閥的變化而進行調節。水力電動控制閥分為兩種:常閉型與常開型。什么是常閉型,是指通電開,斷電關閉。通電時水能通過主閥實現供水,斷電后主閥關閉,閥前的水將不能通過主閥。什么是常開型,常開型與常閉型正好相反,斷電開,通電關。實際應該中使用常閉型的較多。
600X水力電動控制閥工作過程
當下游需要供水時,電磁閥開啟,作用于主閥薄膜片上的壓力降低隨之主閥開啟。
當下游需停止供水時,電磁閥關閉,上游壓力作用于主閥的薄膜上,使主閥關閉。
三.水力電動控制閥安裝
1、安裝前管道的清洗很重要,是不是已經做好?
管道清洗雜物,避免管道上各設備,受雜物的干擾不能正常工作。
2.安裝方向選擇。600X水力電動控制閥可以裝在立管上也可以裝在水平管上 水平安裝,如需豎管安裝請與我們聯系,電話03178294124。可以達到產品的正常使用。安裝注意流水方向與主閥上標明的流水方向一致。
無論是安裝在水平管上還是立管上, 好是留足空間,方便日后的維護檢測或清洗工作。

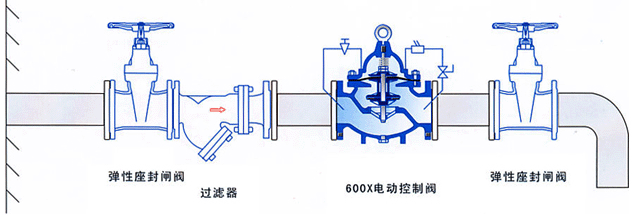

3.600X水力電動控制閥配套安裝。600X水力電動控制閥可以獨立安裝在一段管路,但是不建議獨立安裝,除非能確認水質足夠清潔和管路水源能夠控制輸送時間。通常是600X水力電動控制閥是配套安裝的, 常見的配套組合有是,RVHX/Z45X彈性座封閘閥+Y型過濾器+600X電動控制閥+RVHX/Z45X彈性座封閘閥,這樣的安裝順序。
4.閥門的過濾器根據水質情況,定期或不定期的進行清洗。
四.600X水力電動控制閥結構
名稱 | 材質 |
主閥 | 鑄鐵 |
電磁閥 | 鍍鎳黃銅 |
針型閥 | 不銹鋼 |
截?cái)嚅y | 鍍鎳黃銅 |
