產品詳情

普惠牌KYF型浮球式液壓水位控制閥

普惠牌KYF型浮球式液壓水位控制閥

普惠牌KYF型浮球式液壓水位控制閥,水位控制閥廠家電話03178294124。水位控制閥用于液面控制,工業、民用建筑中各種水箱、水池、水塔的液面控制系統中。

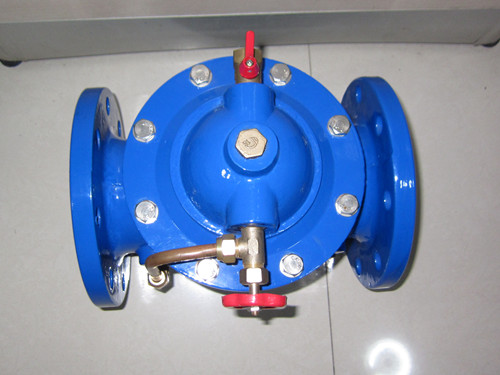

KYF型浮球式液壓水位控制閥半成品

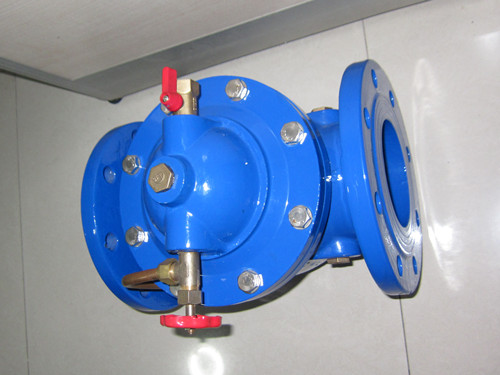

KYF型浮球式液壓水位控制閥側面

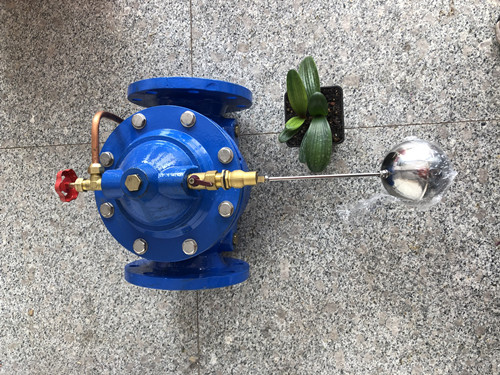

KYF型浮球式液壓水位控制閥組裝

KYF型浮球式液壓水位控制閥主要參數

公稱壓力:1.0MPa-1.6MPa-2.5MPa;

   低動作壓力: ≥0.02MPa;

規格口徑:50到600mm;

介質溫度:0到80度;

適用介質:清水;

連接形式:法蘭;

殼體材質:鑄鐵或黃銅。

普惠牌KYF型浮球式液壓水位控制閥供應范圍

1.產品型號:KYF型,KYF-16、KYF-10,壓力等級1.0MPa與1.6MPa;
2.規格口徑:   小DN40,   大口徑DN600。DN40、DN50、DN65、DN80、DN100、DN125、DN150、DN200、DN250、DN300、DN350這些口徑常年現貨,其它口徑DN400、DN450、DN500、DN600需要訂單式生產。
3.主體材質:鑄鐵;配件黃銅。
4.包裝:標準紙箱、木箱包裝。

KYF型浮球式液壓水位控制閥性能特點

1、小浮球?qū)чy操作、液壓控制主閥直接動作型。
2、主閥通道全流量設計、水頭損失小。
3、主閥體與控制導閥可組合或分離安裝。
4、控制導閥適用于任何口徑的主閥體。
5、KYF10D 16D控制液面變化范圍大,可減少水泵開啟次數,液面可在7-47cm范圍內自由調節,有要求液面可控制在100cm內。
6、KYF-10x/16x安裝及維修方便,控制導閥與主閥分離安裝,只需一條導管。

KYF型浮球式液壓水位控制閥主閥結構尺寸


公稱通徑 mmDN50DN65DN80DN100DN125DN150DN200DN250DN300DN350DN400DN450DN500DN600
老型長度240260280360390465530645665880970
新型長度230235280320340385400500520645720785785910


(長度是指法蘭到法蘭之間的尺寸,上面的數據以mm表示。)

KYF型浮球式液壓水位控制閥構造圖

KYF型浮球式液壓水位控制閥工作原理

1、開啟過程:當液面降低時,浮球同時下降,將導閥開啟使主閥控制室壓力釋放,主閥開啟補水。
2、關閉過程:當液面達到控制高度時,推動浮球?qū)чy關閉,促使主閥控制室開始增壓,主閥逐漸關閉。
主閥的拆卸:取下外部配管及控制閥;按對角錢對稱松開螺母,擰入頂絲,卸下閥蓋,取出彈簧;擰下閥桿止退螺母,取下膜片壓板及膜片;取出閥瓣,膠墊壓板和大O型膠圈;逆時針松開閥座,取出石棉墊圈。

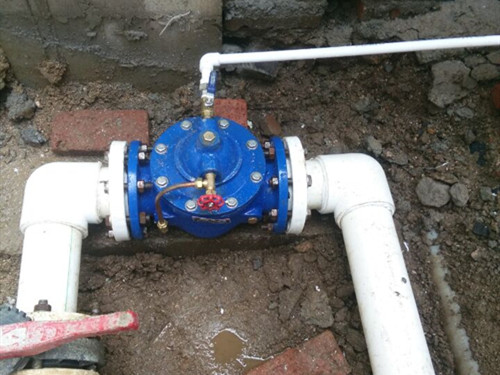

KYF型浮球式液壓水位控制閥安裝現場

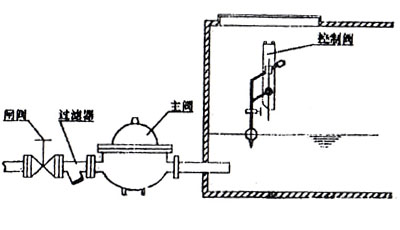

KYF型浮球式液壓水位控制閥安裝示意圖
A. KYF型主閥體與控制導閥結合式安裝KYF型浮球式液壓水位控制閥浮球與主閥分離安裝
B. 100X型主閥體與控制閥組合式安裝
主閥體與控制閥組合式安裝
C. KYF主閥體與控制導閥分離式安裝
KYF主閥體與控制導閥分離式安裝
D. 100X型主閥體與控制閥組合式安裝
 100X型主閥體與控制閥組合式安裝圖
KYF型浮球式液壓水位控制閥維修保養與故障排除:

故障現象故障原因排除方法
水池溢水A.導閥橡膠墊片損壞 B.浮球焊縫漏水 C.連桿活塞被導物卡住A.   換墊片 B.   換浮球 C.   異物
水位過低A.導閥體內有雜物 B.連桿活塞被異物卡住A.   雜物 B.調整過來
有異常聲音A.主閥體內有雜物 B.關閉速度不合理A.   雜質 B.調節針閥開啟度

     KYF型浮球式液壓水位控制閥相似產品普惠有:電動遙控浮球閥F745X遙控浮球閥,H142X型液壓水位控制閥,普惠閥門,   ,   ,免費提供安裝方案.期待您的來電:0317-8294124!
