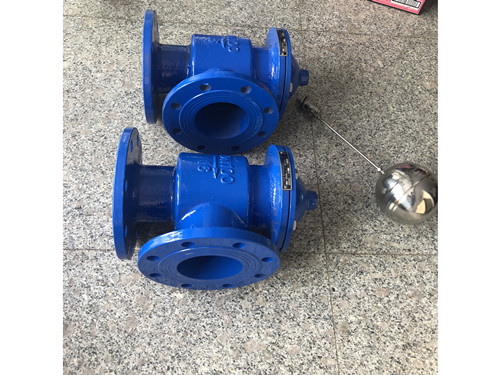

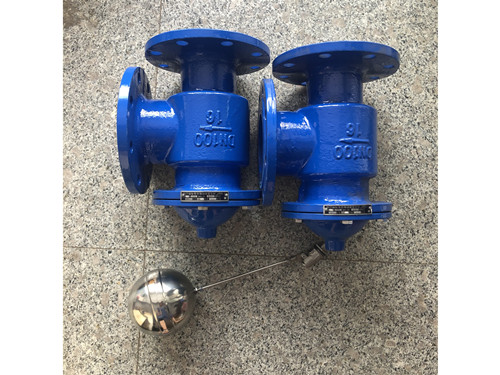

普惠牌H142X型液壓水位控制閥
H142X型液壓水位控制閥,全自動水位控制閥河北普惠廠家電話03178294124。為您提供H142X型液壓水位控制閥原理、技術參數,H142X型液壓水位控制閥尺寸。H142X型液壓水位控制閥屬于全自動水位控制閥,不需要電,全自動工作模式,是一種自動控制水箱、水塔液面高度的水力控制閥。規格口徑DN40到DN200。
H142X型液壓水位控制閥價格
H142X型液壓水位控制閥價格,全自動水位控制閥價格,我們可能做不到價格 低,但是我們能做到提供的每臺產品都90%合格的產品,有后續的售維護能力。我們是老廠家,H142X型液壓水位控制閥價格能做到童叟無欺。放心購買!價格不是購買產品的關鍵,質量和后期服務能力,才是您購買的關鍵。
H142X型液壓水位控制閥工作原理
H142X液壓水位控制閥,是一種自動控制水箱、水塔液面高度的水力控制閥。當水面下降超過預設值時,浮球閥打開,活塞上腔室壓力降低,活塞上下形成壓差,在此壓差作用下閥瓣打開進行供水作業;當水位上升到預設高度時,浮球閥關閉,活塞上腔室壓力不斷增大致使閥瓣關閉停止供水。如此往復自動控制液面在設定高度,實現自動供水功能。該產品適用于工礦企業、民用建筑中各種水箱(池)、水塔的自動供水系統。并可用作常壓鍋爐循環供水控制閥。
H142X液壓水位控制閥工作原理
H142X液壓水位控制閥當水池或水塔內水位下降,浮球閥開啟排水時,進水管內有壓水將閥內活塞托起,密封面打開,閥門即開啟供水,當水位上升到控制閥時,浮球閥關閉,活塞下移將密封面封閉,閥門即停止供水。
H142X液壓水位控制閥技術參數
使用介質:潔凈水;
使用壓力:H142X-4T-A、H142X-4-A:0.05MPa~0.4MPa;
H142X-10-A:0.05MPa~1MPa;
介質溫度:≤60℃。規格口徑:DN40mm、DN50mm、DN65mm、DN80mm、DN100mm、DN125mm、DN150mm、DN200mm。

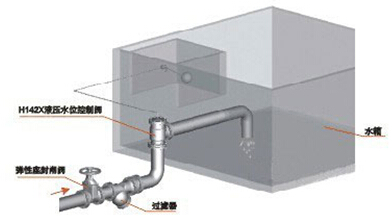

液壓水位控制閥H142X安裝典型圖
液壓水位控制閥安裝在主管上,浮球裝置固定在了水箱,池壁上。固定的位置、高度,就是您需要控制的水液壓水位控制閥液面高度。普惠液壓水位控制閥是可以分開安裝的。通過一根4分的導管,連接主閥與浮球裝置, 、穩定。液壓水位控制閥組合還有需要安裝的閥門有:Y型過濾器、彈性座封閘閥,方便檢修使用和維護管道 。
H142X液壓水位控制閥性能特點
1、運用液壓原理控制,結構新穎合理。
2、工作平穩。在規定的使用壓力范圍內,可無水錘沖擊。
3、重量輕,體積小。
4、安裝維修方便。
H142X液壓水位控制閥安裝形式及注意事項:
H142X液壓水位控制閥將該閥垂直固定在進水管上,然后將控制管、截止閥和浮球閥連接旋緊在該閥上即可。該閥進水管和出水管連接法蘭H142X-4T-A為0.6MPa標準法蘭;H142X-10-A為1MPa標準法蘭。進水管直徑應大于或等于閥門公稱通徑,出水口應低于浮球閥。浮球閥安裝應距離水管一米以上;在水箱內出水管高于水位線處鉆一小孔,以防直空回水。使用時,截止閥應全開,如同一水池安裝二只以上閥則應保持同一水平面。液壓水位控制閥因主閥關閉要滯后浮球閥關閉約30~50秒,故水箱要有足夠的空余容積,以防溢水。為防止雜質、砂粒進入閥內引起工作失靈,閥前應裝過濾器。如安裝在地下水池,則應在地下泵房安裝報警裝置。

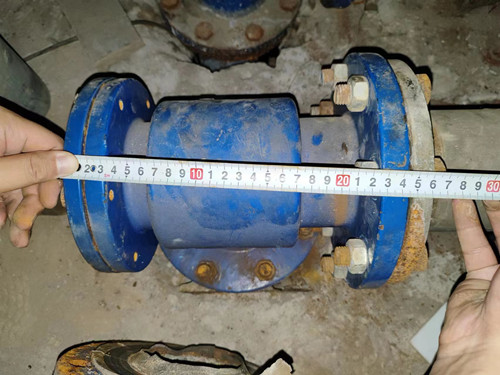

H142X液壓水位控制閥主要連接尺寸:
型號 | 規格 | 英寸 | D(mm) | A(mm) | B(mm) | H(mm) | n-d |
H142X | 50 | 2 | 160 | 102 | 90 | 195 | 4-18 |
65 |
| 180 | 116 | 116 | 260 | 4-18 | |
80 |
| 195 | 123 | 120 | 270 | 8-18 | |
100 | 4 | 220 | 135 | 130 | 295 | 8-18 | |
150 | 6 | 285 | 183 | 158 | 330 | 8-22 | |
200 | 8 | 340 | 228 | 228 | 435 | 8-2212-22 |
普惠閥門, 、 ,免費提供安裝方案。期待您的來電0317-8294124。普惠同系列產品:KYF型浮球式液壓水位控制閥。
