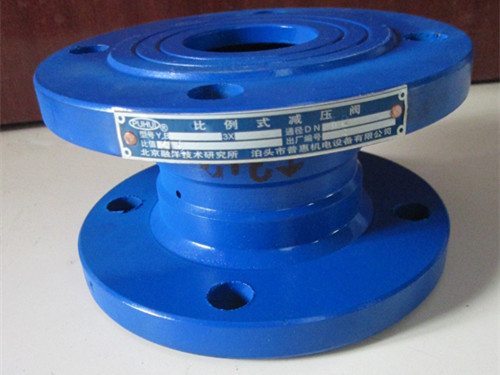

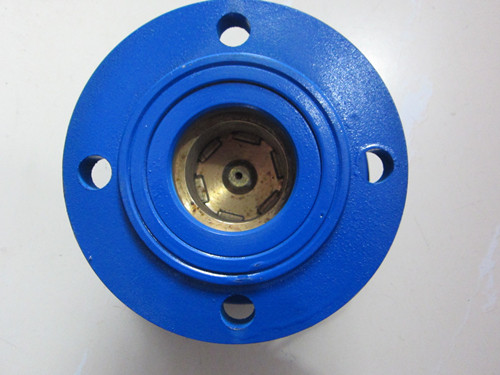

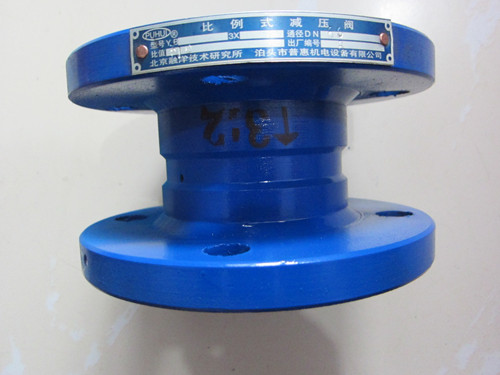

普惠牌比例式減壓閥
YB13X-10、YB43X-16型比例式減壓閥利用閥內活動活塞兩端不同截面積造成的壓力差改變閥后壓力,閥口在管路中有壓力的情況下,活塞兩端的面積差構成了閥前與閥后的壓力差。 該產品結構新穎技術、合理、簡單。減壓比例穩定??蓽p動壓且可減靜壓。開關平穩無噪聲。體積小、重量輕、使用壽命長、密封牢固不漏水、造價低、安裝簡便。
比例式減壓閥現生產標準壓比:2:1, 3:1, 3:2 也可按用戶需要生產其它比值。主材質上DN15-DN50絲扣連接,主材質為黃銅。DN40-DN200法蘭連接,主材質殼體為鑄鐵內部件為黃銅。
比例式減壓閥主要部件見下圖表:
|
|
比例式減壓閥主要尺寸數據
減壓標準壓比 | P1:P2 2:1 | P1:P2 3:1 | |||||
型號比例式減壓閥 | 規格 DN | L mm | H mm | 重量 kg | L mm | H mm | 重量 kg |
YB13X-10比例式減壓閥 | 25 | 146 | 74 | 3 | 146 | 85 | 3 |
32 | 150 | 84 | 3 | 150 | 97 | 4 | |
40 | 158 | 92 | 4 | 158 | 106 | 5 | |
YB43X-10比例式減壓閥 | 50 | 131 | 165 | 6 | 131 | 165 | 7 |
YB43X-16比例式減壓閥 | 65 | 175 | 185 | 10 | 175 | 185 | 12 |
80 | 185 | 200 | 14 | 185 | 200 | 14 | |
100 | 188 | 220 | 17 | 188 | 220 | 19 | |
125 | 232 | 250 | 24 | 232 | 250 | 26 | |
150 | 266 | 285 | 32 | 266 | 285 | 35 |
比例式減壓閥技術性能
型號 | YB13X-10 | YB43X-16 | |
額定工作壓力 | 1.0Mpa | 1.6Mpa | |
小開啟壓力 | 2:1 | 0.2Mpa | 0.2Mpa |
3:1 | 0.3Mpa | 0.3Mpa | |
壓力誤差 | ≤±10% | ≤±10% | |
適用介質 | 水 | 水 | |
適用溫度 | 比例式減壓閥≤80℃ | 比例式減壓閥≤80℃ | |
比例式減壓閥聯接方式 | 內螺紋 | 法蘭 |
