軸向型外壓式波紋補償器(TWY)型
軸向型外壓式波紋補償器(TWY)型

軸向型外壓式波紋補償器(TWY)型

產品詳情

  軸向型外壓式波紋補償器(TWY)型用途:
  軸向外壓式補償器主要吸收軸向位移,具有補償量大、保溫性能好、殘余介質可以排除等優點。

  型號:
  本廠生產DN32-DN1600,壓力級別:0.1Mpa-2.5Mpa

  產品軸向補償量:
  18mm-400mm

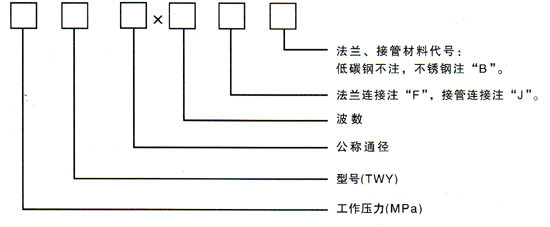

  一、軸向型外壓式波紋補償器型號示例

軸向型外壓式波紋補償器型號
  舉例:0.6TWY500×8JB

  表示:公稱通徑為500mm,工作壓力為0.6MPa(6kg/cm2)波數為8個,不銹鋼管連接的軸向型外壓式波紋補償器。
  注:疏水口的設置按用戶要求。

  二、軸向型外壓式波紋補償器使用說明:

  軸向型外壓式波紋補償器主要吸收軸向位移,具有補償量大、保溫性能好、殘余介質可以排除等優點。

  三、軸向型外壓式波紋補償器對支座作用力的計算:(不考慮溫度對補償量及剛度的修正)

  例:一碳鋼管路,公稱通徑500mm,工作壓力0.6MPa;介質溫度350°C ,環境   低溫度-10°C,安裝溫度為20°C,管線長如圖,疲勞破壞次數要求3000次。要安裝一外壓補償器,試計算補償器對支座的作用力。

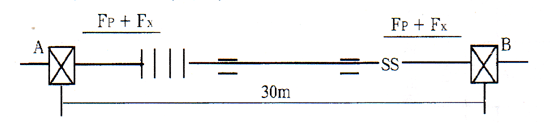

外壓補償器一般安裝位置如下(圖示):



解:(1)熱變形計算:△L=a·t·L=0.0133×360×30=143.6mm
(2)根據使用條件和熱變形計算數據,查樣本可選用0.6TWY500×8F,N=3000次,
X0=192mm Kx=272N/mm。(不做預變形)
(3)A、B管架受軸向力:
內壓推力:Fp=100·P·A=100×0.6×3167=190020N
軸向彈力:Fx=Kx·X272×143.6=39059.2N
Fz=Fp+Fx=190020+39059.2=229079N
 普惠波紋補償器,   ,   ,免費提供設計,安裝方案.期待您的來電:0317-8294124.
