大拉桿橫向波紋補償器(DLB)用途:
大拉桿橫向型波紋補償器可以補償彎曲管道的橫向位移和角位移
型號:
本廠生產DN100-DN5000,壓力級別0.1Mpa-2.5Mpa
連接方式:1、法蘭連接 2、接管連接
產品橫向補償量:根據用戶要求

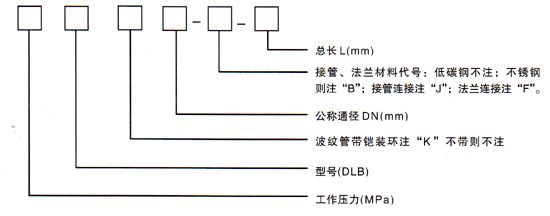

一、大拉桿橫向波紋補償器型號示例: | |
舉例:0.6DLB500-FB-1500
表示:公稱通徑為500mm,工作壓力為0.6MPa,長度為1500mm,不銹鋼法蘭連接的大拉桿橫向波紋補償器。
二、大拉桿橫向波紋補償器使用說明:
大拉桿橫向型波紋補償器可以補償彎曲管段的橫向位移和角位移。
三、大拉桿橫向波紋補償器對支座作用力的計算:
橫向彈力: Fy=Ky·Y 彎矩:M=Fy·L
式 中: Ky-橫向剛度 N/mm Y-橫向?qū)嶋H位移(變形量)mm
L-管架到補償器中點的距離 m。
四、大拉桿橫向波紋補償器應用舉例(不考慮溫度對補償量及剛度的修正)
某碳鋼管道,公稱通徑500mm,工作壓力0.6MPa,介質溫度350℃,環境 低溫度-10℃,補償器安裝溫度20℃,根據管道布局(如圖)需安裝一大拉桿橫向型補償器,用于補償AB管段160mm的橫向位移,補償器疲勞破壞次數按15000次考慮,試計算支座AC的受力。
解:(1)根據AB管段的橫向位移
Y=160mm,查樣本可選用0.6DLB500-FB-2000,橫向補償量Y0=193mm,橫向剛度Ky=22N/mm
(2)A、C支座受力計算
計算時考慮“冷緊”且冷緊量可取實際補償量的一半即1/2Y。
FA=Ky·160/2=22×80=1760(N) MA=FA×2=1760×2=3520(N·m)
FB=Ky·160/2=22×80=1760(N) MB=FB ×2=1760×2=3520(N·m)
即:A,C支座分別承受1760牛頓的推力和3520牛頓·米的力距。
