軸向型復式拉桿波紋補償器(FSL型)
軸向型復式拉桿波紋補償器(FSL型)

軸向型復式拉桿波紋補償器(FSL型)

產品詳情

  軸向型復式拉桿波紋補償器(FSL型)用途:
  本產品結構簡單,補償量大,一般使用于低疲勞次數,需大補償量的管線。

  型號:
  本廠生產DN32-DN3000,壓力級別0.1Mpa-2.5Mpa

  連接方式:
  1、法蘭連接 2、接管連接

  產品軸向補償量:72mm-500mm

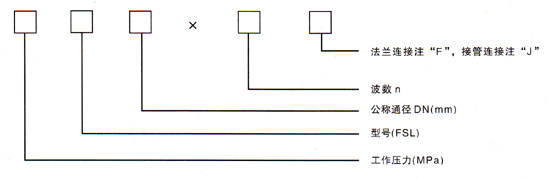

  一、軸向型復式拉桿波紋補償器型號示例:

  舉例:0.6FSL200×12J
  表示:工作壓力為0.6MPa,通徑DN=200mm,波數為12,接管連接的復式拉桿波紋補償器。

  二、軸向型復式拉桿波紋補償器應用說明:
  1、復式拉桿波紋補償器,結構簡單、補償量大,一般使用于低疲勞次數,需大補償量的管線。
  2、樣本中所給補償量均為疲勞破壞次數1000次下的軸向補償量。
  3、法蘭連接按機標JB81-59供貨,也可根據用戶要求按國標、化標或其它標準供貨。

  三、軸向型復式拉桿波紋補償器對固定支座的作用力:
壓力推動:Fp=100·P·A     ?。∟)
軸向彈力:Fx=f·Kx·X      ?。∟)
式中:P:    高工作壓力或   高試驗壓力   MPa;
A:    面積(查樣本)       平方米;
Kx: 補償器軸向剛度        N/mm;
X: 補償器使用的軸向補償量     mm
f: 系數,當補償器進行預變形時,f為1/2,當補償器不進行預變形時,f取1。
 普惠波紋補償器,   ,   ,免費提供設計,安裝方案.期待您的來電:0317-8294124.
