二、鉸鏈波紋補償器應用舉例: |
某熱管安裝溫度:20℃,通徑500,工作壓力0.6MPa(6kgf/cm2), 低溫度-10℃,碳鋼管線膨脹系數a=13.2×10ˉ6/℃。 |

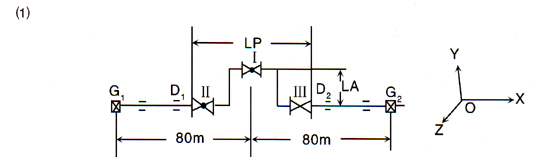

就如下管路安裝形式設計計算: |
|
1、確定位移量:
△X=al△T=13.2×10ˉ6(80+80)×103×(120-(-10°))=275mm

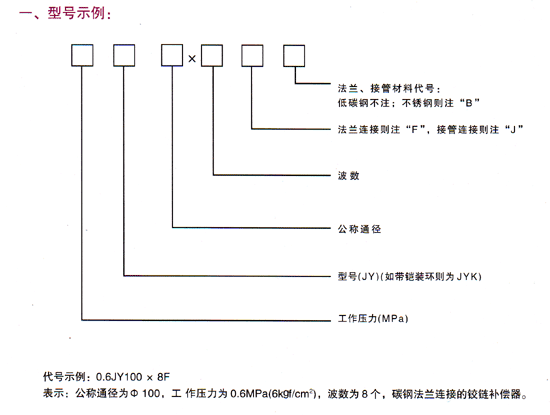

2、選用補償器: 補償器Ⅰ選用:0.6JY500×6J,θ0=±8°(額定位移2×8°) LⅠ=1.1m,KθⅠ=197N·m 補償器Ⅱ、Ⅲ選用:0.6JY500×4,θ0=±5° LⅡ=LⅢ=0.9m,KθⅡ=KθⅢ=295N·m/度 |
|

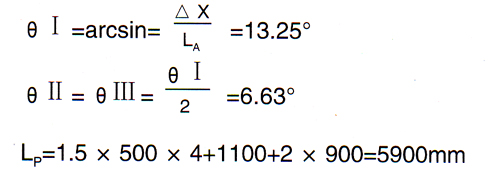

即LA( 大于等于)≥997.69mm……(1) 一般Lp≥1.5DN×4+LⅠ+LⅡ+LⅢ……(2) (Lp為補償段安裝長度) 根據(1)式,取 余量,將LA值向上圓整: LA=1200(在安裝跨距要求允許條件下,LA適當大一點好) 實際工作角位移 |
|
3、鉸鏈波紋補償器考慮冷緊問題:
為了 管路受力狀總況,設計安裝時通常對補償器進行冷緊。冷緊量按以下公式計算: |
|
所以沿工作位移相反方向進行冷緊安裝(冷緊量δ=74.04mm)
4、計算支座承受載荷:

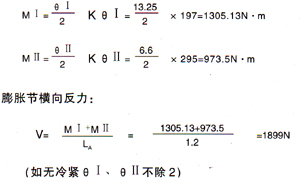

下面分析固定支座G1、G2和導向支架D1、D2的受力情況。 a、膨脹節變形力矩。 |
|

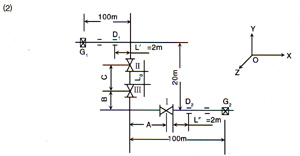

b、 G1點: D1點: Fy=Fz=0 Fx=Fy=Fz=0,Mx=My=0 Fx=-V=-1899N Mz=MⅡ=973.5N·m Mx=My=Mz=0 G2: Fx=V=1899N D2:Fx=Fy=Fz=0,Mx=My=0 Fy=Fz=0,Mx=My=Mz=0 Mz=-MⅡ=-973.5N·m 受力圖: |
|
|
|
|
|
