軸向型復式波紋補償器(FS型)
軸向型復式波紋補償器(FS型)

軸向型復式波紋補償器(FS型)

產品詳情

  軸向型復式波紋補償器(FS型)用途:
  本產品用于軸向補償、補償量大、比較經濟是其特點

  型號:
  本廠生產DN32-DN1000,壓力級別:0.1Mpa-2.5Mpa

  連接方式:
  1、法蘭連接 2、接管連接

  產品軸向補償量:
  30mm-450mm

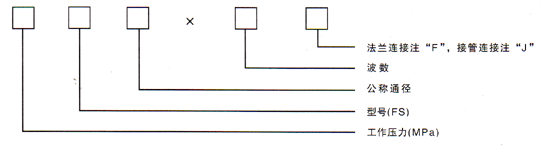

  一、軸向型復式波紋補償器型號示例:


  舉例:0.6FS100×20F
  表示:工作壓力為0.6MPa,通徑DN=100mm,波數為20,法蘭連接的復式波紋補償器。

  二、軸向型復式波紋補償器使用說明:
  復式波紋補償器,可以滿足管道的軸向補償,補償量大,比較經濟是其特點。法蘭連接按機標JB81-59供貨,也可以根據用戶要求按國標、化標或其它標準供貨。

  三、對固定支座的作用力:
壓力推力:Fp=100·P·A    ?。∟)
軸向彈力:Fx=Kx·X       (N)
式中:P:    高工作壓力或   高試驗壓力   MPa
A:    面積(查樣本)       cm2
Kx: 補償器軸向剛度        N/mm
X: 補償器使用的軸向補償量    mm

  四、軸向型復式波紋補償器應用舉例:
  某碳鋼管道,公稱通徑DN=500mm,工作壓力P=0.4MPa,介質   高溫度Tmax=250℃,   低溫度Tmin=0℃,疲勞破壞次數N=1500次。所需補償管道固定支座間的距離L=85m,接管連接,試選型并計算支座受力。
  1、選型,管段所需補償量為:
X=a·L·△T
=0.0133×85(250-0)
=283mm


式中:a為線膨脹系數,取0.0133mm/m·℃(查樣本選0.6FS500×J)

  2、軸向型復式波紋補償器支座壓力:
查樣本0.6FS500×12J補償器 A=2445cm2 Kx=141N/mm
壓力推力:Fp=100·P·A=100×0.6×2445=146700N
軸向彈力:Fx=Kx·X=141×283=39903N
支座受力:F=Fp+Fx=146700+39903=186603N
 普惠波紋補償器,   ,   ,免費提供設計,安裝方案.期待您的來電:0317-8294124.
