水力控制閥產品型號字母代號解釋
水力控制閥一般是法蘭連接,水力控制閥產品型號字母代號解釋。讀完這個產品型號字母介紹,感覺自己一下對產品字母代號通了,原來一直是對這個字母代號代表什么意思模模糊糊的。
SK:水力控制閥系列產品代號
閥門類型:1遙控浮球閥,2減壓閥,4流量控制閥,5泄壓/持壓閥,6電磁先導水力控制閥,7多功能水泵控制閥;8壓差控制閥
驅動結構型式代號:0隔膜式,1活塞式
閥體結構型式代號:0-T型,1-Y型,3-角型,5-雙腔
主閥密封面材料代號:X橡。
公稱壓力:以兆帕(MPa)為單位數值的10倍標識
閥體材質代號:Q球墨鑄鐵,C碳鋼,P不銹鋼
公稱尺寸:以DN表示
水力控制閥產品型號舉例說明
舉例:水力控制閥型號SK100X-16Q DN250
公稱尺寸為DN250,公稱壓力為PN16,Q閥體材質為球墨鑄鐵,X主閥密封面材料為橡膠,1遙控浮球閥,結構型式為0隔膜,0-T型的遙控浮球閥類水力控制閥。

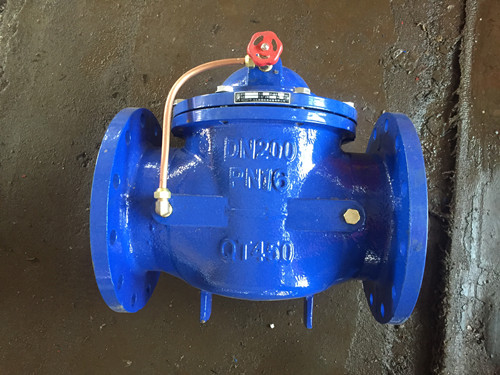

水力控制閥型號SK200X-16Q DN200:公稱尺寸為DN200,公稱壓力為PN16,Q閥體材質為球墨鑄鐵,X主閥密封面材料為橡膠,2減壓閥,結構型式為0隔膜,0-T型的遙控浮球閥類水力控制閥。
水力控制閥型號400X,4流量控制閥,500X-5泄壓/持壓閥,600X-6電磁先導水力控制閥,7多功能水泵控制閥;800X-8壓差控制閥
