直管壓力平衡波紋補償器(ZYP型)用途:
補償系統中的軸向位移,內壓推力自身平衡,本品可用于不宜設置固定支架的高物位直管線或大直徑管線中。
型號:
本廠生產DN600-DN4000,壓力級別0.25MPa-0.6MPa。
直管壓力平衡波紋補償器連接方式:
1) 法蘭連接式 2) 接管連接式
產品軸向補償量: 60mm-300mm。

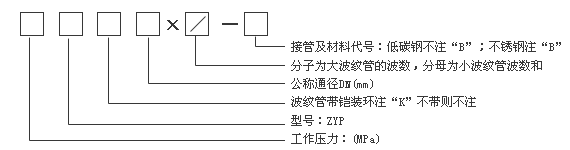

號示例: | |
舉例:0.6ZYP500×8/6-JB
表示公稱通徑為500,工作壓力為0.6MPa,大波紋管為8個波,小波紋管為16個波,連接形式為不銹鋼接管連接的直管壓力平衡式波紋補償器。
直管壓力平衡式波紋補償器對支座作用力的計算:
軸向彈性力:Fx=Kx(f*X)
式中:Kx——軸向剛度,N/mm
X ——軸向?qū)嶋H變形量mm
f——計算系數,當預變形(包括△X=0時)f=1/2。當不進行預變形時,f=1。
