為您提供碳鋼除污器,碳鋼除污器原理圖,碳鋼除污器連接形式焊接。焊接碳鋼除污器圖片實物展示。
碳鋼除污器液體管道除污用除污器。碳鋼除污器由碳鋼制造,主體材質碳鋼。碳鋼除污器內配除污網不銹鋼,承壓PN2.5-PN1.6-PN1.0。
常見碳鋼除污器有法蘭式連接和焊接連接。連接形式是指碳鋼除污器與管道的連接方式。使用量 大的是法蘭式連接形式的除污器,也有工況使用碳鋼除污器連接形式焊接。
碳鋼除污器連接形式焊接實物:

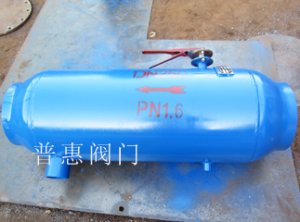

圖片中是碳鋼除污器,屬于臥式直通除污器,碳鋼除污器連接形式焊接,接管式。直接焊接在管道上。左、右兩側接管口為介質進、出口。下面小接管口為排污口。與管道連接時注意進、出口方向。外觀顏色可定制,規格口徑大小可定制。
圖片中實物為DN250碳鋼除污器,右側為 。壓力等級為PN1.6。
碳鋼除污器原理圖
碳鋼除污器原理圖中可以明顯的看出其工作原理。左面圖為碳鋼除污器日常工作原理展示。 入,液體介質進入碳鋼除污器里設置的除污網內,經除污后,液體出除污網從除污器出口進入到輸送管道。
右面為碳鋼除污器原理圖為排污時的展示。正常工作時圖片中那個紅色圓板設置不影響液體介質輸送。當碳鋼除污器排污時,才發揮作用。排污時打開排污口(排污口指除污器下面那個紅箭頭地方),轉動轉向閥,帶動這個紅色圓板,液體此時通過除污通半部分除污,除污后的液體介質分兩股,一股用于沖刷除污網筒上附著的雜物和除污筒內攔截存儲雜質沖除污器;一股正常輸送到管道里,用于滿足日常需求。
系列產品:臥式角通除污器。
