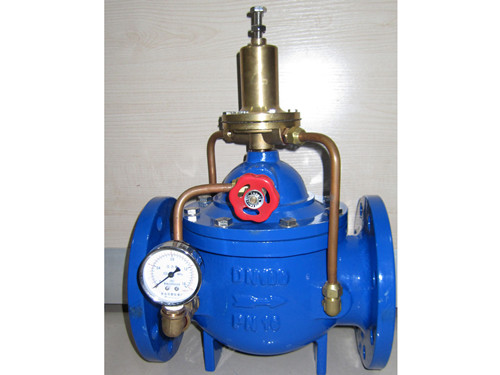

普惠牌500X持壓泄壓閥介紹:

     持壓泄壓閥主要安裝于泄水旁路,可保護主閥上游于導閥設定   值以下，500X持壓泄壓閥防止管路高壓或突然高壓對管路及設備的損壞。500X持壓泄壓閥被設計或設置為打開以預定的設定壓力，以保護壓力容器等設備不會受到超過其設計   壓力。500X持壓泄壓閥主要安裝于泄水旁路，可保護主閥上游于導閥設定   值以下，防止管路高壓或突然高壓對管路及設備的損壞。

      1.持壓主要是保護主閥上游   低供水壓力，使用于維護城市干管   低（滅火）供水壓力，防止支管用戶過度抽水。

      2.泄壓主要安裝于泄水旁路，可保護主閥上游于導閥設定   值以下，防止管路高壓或突然高壓對管路及設備的損壞。

500X持壓泄壓閥型號技術參數

     公稱壓力：PN1.0/1.6/2.5兆帕；
     公稱通徑：40mm-600mm。DN40mm、DN50mm、DN65mm、DN80mm、DN100mm、DN125mm、DN150mm、DN200mm、DN250mm、DN300mm、DN350mm、DN400mm、DN450mm、DN500mm、DN600mm；
     適用溫度：≤80℃；
     適用介質：水。

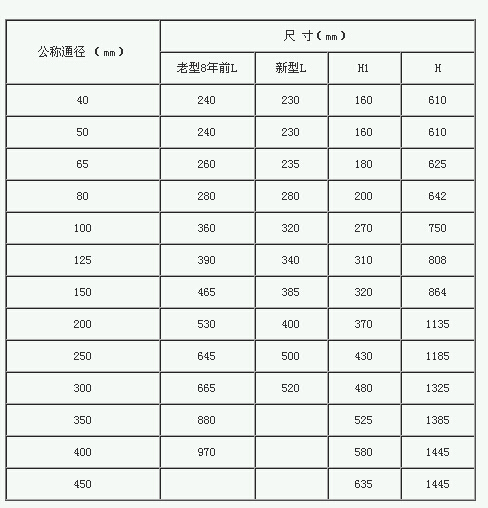

持壓泄壓閥尺寸結構

L表示法蘭到法蘭之間的尺寸。

500X持壓泄壓閥工作原理

     500X持壓泄壓閥是在系統的線路和設備用于防止壓力過大自動閥門。當系統壓力超過前面設定的，由閥彈簧的力時，閥盤抬離其閥座，從而允許一些系統流體介質通過閥出口流出，直到系統壓力降低到剛好低于閥的溢流設定點壓力。彈簧然后重新落坐閥門。500X持壓泄壓閥當設定壓力被超過，則溢流閥成為阻力   小的路徑作為閥被強制打開，并且流體的一部分通過輔助路線泄出。

     利用導閥12感應主閥上游壓力
     一、持壓泄壓閥調整為持壓閥時：當主閥上游壓力低于導閥12調定值時，導閥關小使得主閥膜片上表面壓力增加，主閥關小或關閉;當主閥上游壓力上升時，導閥開度增加，使得主閥膜片上表面壓力減小，主閥開度增大。
     二、持壓泄壓閥調整為泄壓閥時：當主閥上游壓力低于導閥12設定值時，導閥關閉，上游壓力通過針閥傳遞給膜片上方，使主閥維持關閉；當上游壓力突然上升超過導閥設定值時，導閥開啟，排放膜片上部的壓力水，使主閥速度適宜開啟，大量泄水降壓，直至導閥設定值以下，才緩慢關閉，不會產生二次水錘。
     三、持壓泄壓閥導閥出廠設定壓力值不適合現場要求，可做如下調整：先松開導閥手輪下的鎖緊螺母，然后順時針擰動導閥手輪為增加壓力，反之為降低壓力，調好侯鎖好鎖緊螺母。

500X持壓泄壓閥主要零件材料:

     閥體和閥蓋：鑄鐵、球墨鑄鐵、鑄鋼；
     閥桿：不銹鋼；
     密封：橡膠；

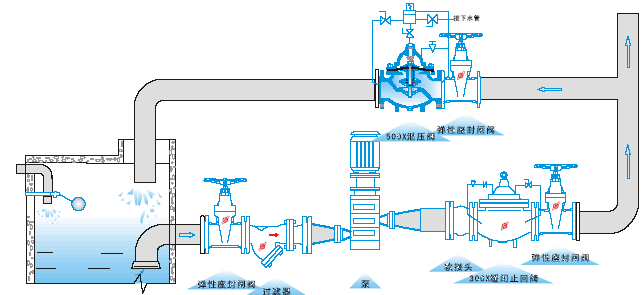

 500X持壓泄壓閥典型安裝

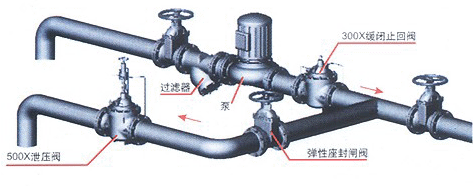

500X持壓泄壓閥典型安裝1
