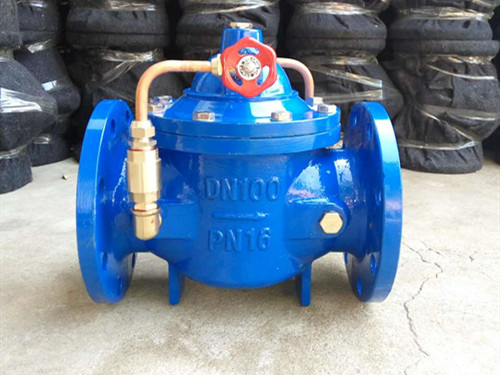

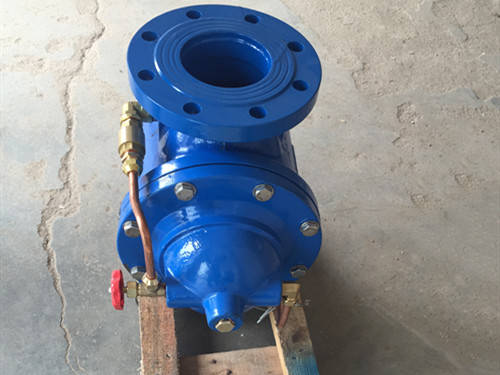

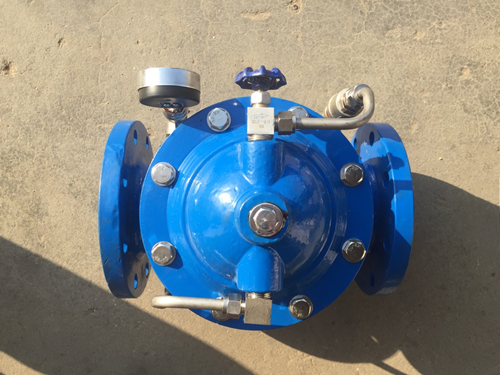

普惠牌緩閉消聲止回閥
緩閉消聲止回閥概述
HH41X-1.6緩閉消聲止回閥"也稱為300X緩閉消聲止回閥"是該廠 近研制而成的一種新型止回閥,此閥具有結構新穎,按需定制,密封效果好,阻力小,流量大,使用壽命長等特點。能控制主閥開啟或關閉的速度,可配合現場調至 佳工作狀態,能 取消水錘現象,達到緩閉消聲的效果。300X緩閉消聲止回閥{河北普惠}正規廠家,300X緩閉消聲止回閥 格無中間環節,價格優勢!質量優良此閥具有結構技術合理,密封效果 優,無水錘!大流量通行!03178294124。
300X緩閉消聲止回閥主要參數
公稱壓力:1.0MPa-1.6MPa-2.5MPa;
低動作壓力: ≥0.02MPa;
規格口徑:50到600mm;
介質溫度:0到80度;
適用介質:清水;
連接形式:法蘭;
殼體材質:鑄鐵或黃銅。
HH41X-1.6緩閉消聲止回閥工作原理
此閥內部有兩個水腔組成,膜片下水腔的截流口為過水通道,(截流口開啟 大面積接近管徑面積),膜片上水腔為壓力調節室,當水泵停止工作時,由于閥瓣的自重和上水腔的壓力使截流口速度適宜關閉90%,剩余10%利用導管把閥后壓力傳到上水腔,隨著上水腔壓力的增加,使截流口緩慢的關閉剩余10%,起到緩閉消聲的作用。

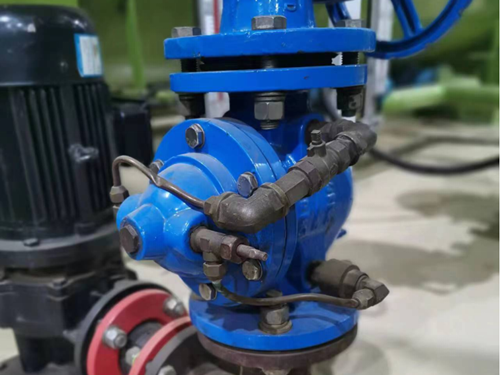

HH41X-1.6緩閉消聲止回閥安裝
1.在緩閉消聲止回閥前 安裝過濾器??梢赃x擇安裝Y型過濾器或藍式過濾器。
2.安裝時間應注意閥體箭頭標注方向。為方便維護保養,應在止回閥周圍留 空間。
3.應在能夠保護維修緩閉消聲止回閥時切斷水源的位置安裝相應通徑的截止閥。
調試說明:HH41X—1.6緩閉消聲止回閥該閥出廠時,針閥與控制閥全部關閉,使用時針閥逆時針旋轉2圈半,控制閥開啟1/2圈,如發現水錘現象,可微調關小控制閥,逆時針微調開大針閥,使水錘現象取消。
L表示總長法蘭到法蘭之間的距離。 |
HH41X-1.6緩閉消聲止回閥可能出現的故障及排除方法
故障現象 | 故障原因 | 排除方法 |
關閉不嚴或不關閉 | A. 進出水口方向裝反 B. 主閥膜片破損 C. 小止回閥損壞 D. 球閥未開啟 E. 閥體內有異物 | A. 調整過來 B. 換主閥膜片 C. 換小止回閥 D. 開啟球閥 E. 清理 |
有異常聲音 | A. 閥體內有異物 B. 關閉速度不合理 | A. 雜質 B. 調節針閥開啟度 |
