標準彈性座封軟密封閘閥結構長度國標普惠牌
2014年普惠閥門對彈性座封軟密封閘閥統一標準尺寸方便預留安裝空間,安裝時 順利,達到的尺寸.便捷日后的維護,和日后的工程改造中普及使用普惠牌彈性座封軟密封閘閥.
今年初開始全規格,大量生產.到 為止從口徑DN40到DN600大量現貨,一個規格50臺.期待您的來電,加盟,訂貨和為我們提出 多寶貴的相關的信息.

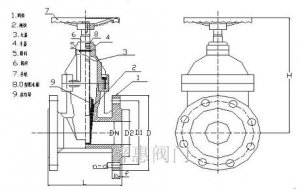

彈性座封軟密封閘閥結構:1.閥體;2.閘板;3.大蓋;4.小蓋;5.阻件;6.閥桿;7.手輪;8.O型阻水圈;9.絲杠母.
DN | NPS | L | 普惠b | f | D2 | 普惠D | D1 | n-d | H | |||||
PN1.0 | PN1.6 | PN1.0 | PN1.6 | PN1.0 | PN1.6 | PN1.0 | PN1.6 | PN1.0 | PN1.6 | |||||
DN40 | 1-1/2 | 165 | 18普惠 | 3 | 88 | 150 | 110 | 4-19 | 190 | |||||
DN50 | 2 | 178 | 19普惠 | 3 | 99普惠 | 165 | 125 | 4-19 | 194 | |||||
DN65 | 2-1/2 | 190 | 19普惠 | 3 | 118普惠 | 185 | 145 | 4-19 | 221 | |||||
DN80 | 3 | 203 | 19 | 3 | 132 | 200普惠 | 160 | 4-19 | 8-19 | 238 | ||||
DN100 | 4 | 229 | 19 | 3 | 156 | 220普惠 | 180 | 8-19 | 273 | |||||
DN125 | 5 | 254 | 19 | 3 | 184 | 250 | 210 | 8-19 | 320 | |||||
DN150 | 6 | 267 | 19 | 3 | 211 | 285 | 240 | 8-23 | 369 | |||||
DN200 | 8 | 292 | 20普惠 | 3 | 266 | 340 | 295 | 8-23 | 12-23 | 467 | ||||
DN250 | 10 | 330 | 22普惠 | 3 | 319 | 395 | 405 | 350 | 355 | 12-23 | 12-28 | 583 | ||
DN300 | 12 | 356 | 24.5 | 4 | 370普惠 | 445 | 460 | 400 | 410 | 12-23 | 12-28 | 644 | ||
DN350 | 14 | 381 | 24.5 | 26.5 | 4 | 429 | 505 | 520 | 460 | 470 | 16-23 | 16-28 | 820 | |
DN400 | 16 | 406 | 24.5 | 28 | 4 | 480普惠 | 565 | 580 | 515 | 525 | 16-23 | 16-31 | 860 | |
DN450 | 18 | 432 | 25.5 | 30 | 4 | 530 | 548 | 615 | 640 | 565 | 585 | 20-28 | 20-31 | 890 |
DN500 | 20 | 457 | 26.5 | 31.5 | 5 | 582 | 609 | 670 | 715 | 620 | 650 | 20-28 | 20-34 | 1100 |
DN600 | 24 | 508 | 30 | 36 | 5 | 682 | 720 | 780 | 840 | 725 | 770 | 20-31 | 20-37 | 1280 |
